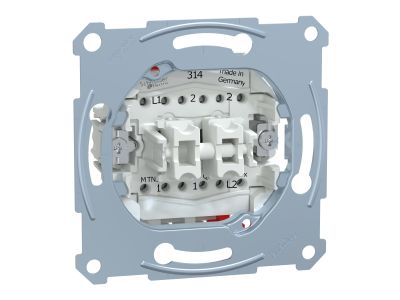

Łącznik schodowy podwójny 10A 250V IP20 Merten | MTN3126-0000 Schneider Electric

Przejdź na koniec galerii

Przejdź na początek galerii

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Producent

Schneider Electric

Kod

1080124

EAN

3606480306969

Kod Producenta

MTN3126-0000

Łącznik schodowy podwójny 10A 250V IP20 Merten

Informacja o Produkcie

Opis i Kluczowe Cechy

Łącznik schodowy podwójny Merten (symbol MTN3126-0000) o prądzie znamionowym 10A i napięciu 250V AC został zaprojektowany do sterowania obwodami oświetleniowymi z dwóch lub więcej punktów. Dzięki konstrukcji przełącznika mechanicznego styk utrzymuje zadany stan po naciśnięciu – sprężyna nie powoduje powrotu, co zapewnia niezawodne działanie bez ryzyka przypadkowego przełączenia. Stopień ochrony IP20 pozwala na bezpieczny montaż w suchych pomieszczeniach wewnątrz rozdzielnic.

Prąd znamionowy 10A: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu, bez ryzyka przegrzania styków.
Napięcie znamionowe 250V AC: kompatybilność z typowymi instalacjami jednofazowymi.
Stopień ochrony IP20: ochrona przed dostępem do części czynnych w suchych pomieszczeniach.
Funkcja łącznika schodowego: umożliwia sterowanie oświetleniem z dwóch lub więcej lokalizacji (np. początek i koniec schodów) bez konieczności stosowania dodatkowych przekaźników.
Konstrukcja podwójna: dwa niezależne obwody w jednym module, co oszczędza miejsce w rozdzielnicy i zwiększa funkcjonalność instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa oraz kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik schodowy podwójny Merten znajduje zastosowanie w instalacjach wymagających wygodnego i niezawodnego sterowania odbiornikami z wielu punktów, szczególnie w obiektach mieszkaniowych, biurowych oraz użyteczności publicznej.

Sterowanie oświetleniem na klatkach schodowych, korytarzach i w długich ciągach komunikacyjnych z dwóch lub więcej lokalizacji.
Włączanie/wyłączanie obwodów oświetleniowych w dużych pomieszczeniach (hale, magazyny, sale konferencyjne) z różnych punktów.
Przesyłanie impulsów sterujących do styczników, przekaźników lub wejść PLC w układach automatyki.
Element systemów automatyki budynkowej umożliwiający scentralizowane zarządzanie oświetleniem.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie zasilania. Łącznik przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do obciążenia prądowego, a moment dokręcania śrub zastosować zgodnie z dokumentacją techniczną producenta.

FAQ

Czy łącznik schodowy podwójny Merten ma podświetlenie? Produkt nie posiada wbudowanego podświetlenia – jest to standardowy przełącznik mechaniczny dedykowany do montażu w rozdzielnicach.
Jaki stopień ochrony posiada ten łącznik? Stopień ochrony IP20, co oznacza ochronę przed dostępem do części czynnych palcami oraz przed ciałami stałymi o średnicy powyżej 12,5 mm. Urządzenie jest przeznaczone do stosowania w suchych pomieszczeniach.
Czy łącznik schodowy to przycisk chwilowy (monostabilny) czy przełącznik bistabilny? Jest to przełącznik (łącznik schodowy) – po naciśnięciu przełącza styk i utrzymuje zadany stan (sprężyna nie powoduje powrotu), co odróżnia go od przycisku monostabilnego.
