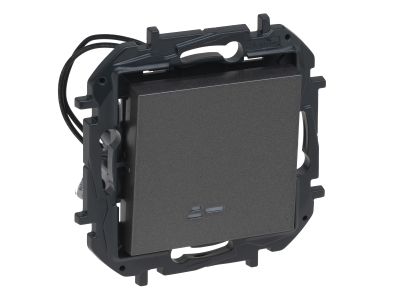

Łącznik schodowy podświetlany 10AX, stalowy, NILOE STEP | 863416B Legrand

Opis i Kluczowe Cechy

Łącznik schodowy podświetlany 10AX w kolorze stalowym to eleganckie rozwiązanie do sterowania oświetleniem w instalacjach schodowych, korytarzach i pomieszczeniach użytkowych. Podświetlenie LED ukryte pod klawiszem zapewnia widoczność w ciemności, ułatwiając identyfikację i obsługę. Mechanizm z automatycznymi zaciskami umożliwia szybkie podłączanie przewodów bez użycia narzędzi, a stalowy design nadaje nowoczesny charakter instalacji. Produkt wymaga uzupełnienia o ramkę dekoracyjną.

• Podświetlenie LED: Subtelne oświetlenie klawisza ułatwia lokalizację łącznika w ciemności bez zakłócania estetyki.
• Automatyczne zaciski: Szybkie i pewne podłączanie przewodów – oszczędność czasu przy montażu.
• Materiał stalowy matowy: Trwała i szlachetna obudowa, odporna na ścieranie i korozję, idealna do nowoczesnych wnętrz.
• Mechanizm 10AX: Maksymalne obciążenie 10A (2300W) – odpowiedni do standardowych obwodów oświetleniowych.
• System nacięć i pazurków: Ułatwia montaż w konfiguracji wielokrotnej i zapewnia stabilne mocowanie w puszce instalacyjnej.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych (PN-EN 60669-1) oraz posiada deklarację zgodności CE. Przeznaczony do stosowania w suchych pomieszczeniach wewnętrznych.

Zastosowanie

Łącznik schodowy podświetlany 10AX idealnie sprawdza się w miejscach wymagających częstego sterowania oświetleniem lub w miejscach słabo oświetlonych.

• Sterowanie oświetleniem schodów w budynkach mieszkalnych i biurowych.
• Zarządzanie oświetleniem w korytarzach, piwnicach i garażach.
• Sterowanie lampami w pomieszczeniach użytkowych, gdzie ważna jest widoczność łącznika w ciemności.
• Instalacje wielopunktowe wymagające podświetlenia punktów sterowania.

Wskazówki Montażowe

Montaż powinien być wykonany przez wykwalifikowaną osobę z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Mechanizm łącznika należy zamontować w puszce instalacyjnej za pomocą pazurków i systemu nacięć, zapewniając stabilne mocowanie. Przewody należy podłączyć do automatycznych zacisków zgodnie z oznaczeniami L, 1, 2. Po zamontowaniu mechanizmu, nałóż ramkę dekoracyjną dobraną do stylu wnętrza. Unikaj nadmiernego dokręcania pazurków – może to spowodować uszkodzenie mechanizmu.

FAQ

• Czy łącznik wymaga podłączenia neutralnego? Nie – łącznik schodowy nie wymaga neutralnego przewodu do działania. Podłączenie odbywa się standardowo w układzie fazowym (L) i dwóch biegunach sterujących (1, 2).
• Jakie jest maksymalne obciążenie łącznika? Mechanizm 10AX obsługuje maksymalne obciążenie 10A przy napięciu 230V, co odpowiada mocy do 2300W.
• Czy łącznik nadaje się do montażu w puszkach podtynkowych? Tak – solidny plastikowy uchwyt podtynkowy zapewnia stabilne mocowanie w standardowych puszkach instalacyjnych.
