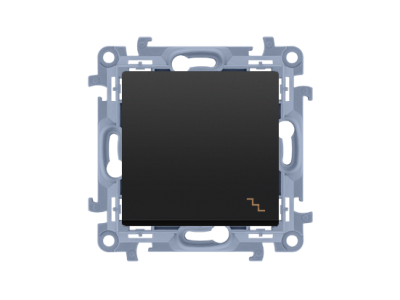

Łącznik schodowy (moduł) 10AX, 250V, zaciski śrubowe, czarny Simon 10 | CW6.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy (moduł) z serii Simon 10 o numerze katalogowym CW6.01/49 to profesjonalne rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń rezystancyjnych oraz indukcyjnych przy napięciu znamionowym 250V AC. Wykończenie w kolorze czarnym (matowym) nadaje osprzętowi nowoczesny, elegancki wygląd, idealnie wpisujący się w aktualne trendy architektoniczne.

• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje minimalną rezystancję styku oraz odporność na poluzowanie pod wpływem drgań.
• Konstrukcja modułowa: Pozwala na łatwą integrację w ramkach wielokrotnych, co jest kluczowe przy rozbudowanych instalacjach.
• Wysoka jakość materiałów: Zastosowane tworzywo sztuczne jest odporne na zarysowania oraz promieniowanie UV, co zapewnia długowieczność estetyczną.
• Mechanizm 10AX: Przystosowany do obsługi nowoczesnych źródeł światła LED, które generują wysokie prądy rozruchowe.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20, co czyni go bezpiecznym rozwiązaniem do stosowania wewnątrz budynków w suchych pomieszczeniach.

Zastosowanie

Łącznik schodowy Simon 10 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba sterowania jednym źródłem światła z dwóch różnych punktów. Jest to rozwiązanie niezastąpione w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. Dzięki uniwersalnemu designowi i czarnej kolorystyce, moduł ten jest chętnie wybierany do biur, hoteli oraz nowoczesnych apartamentów, gdzie estetyka osprzętu musi iść w parze z niezawodnością techniczną.

Wskazówki Montażowe

Montaż modułu CW6.01/49 powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przygotowanie przewodów: Należy zdjąć izolację z końcówek przewodów na długość wskazaną przez producenta na obudowie mechanizmu.
• Moment dokręcania: Podczas montażu w zaciskach śrubowych należy zachować odpowiedni moment dokręcania, aby zapewnić trwały styk bez uszkodzenia żyły przewodu.
• Mocowanie w puszce: Mechanizm montuje się w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych.
• Konfiguracja: Do poprawnego działania układu schodowego wymagane jest zastosowanie dwóch łączników schodowych połączonych parą przewodów korespondencyjnych.

FAQ

1. Czy ten łącznik można zamontować w łazience?
Łącznik posiada stopień ochrony IP20. W przypadku montażu w strefach narażonych na wilgoć, należy zastosować odpowiednie uszczelki podnoszące stopień ochrony do IP44, o ile są one kompatybilne z daną serią ramek.

2. Czy produkt zawiera ramkę w zestawie?
Nie, produkt sprzedawany jest jako moduł. Ramkę zewnętrzną w wybranym kolorze i krotności należy dokupić osobno.

3. Czy łącznik schodowy może pracować jako zwykły łącznik pojedynczy?
Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
