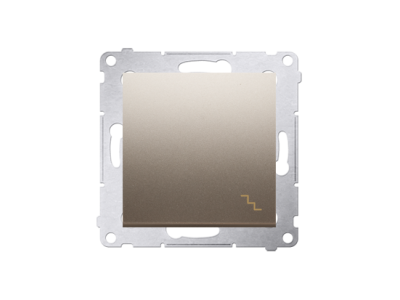

Łącznik schodowy (moduł) 10AX, 250V, szybkozłącza, złoty mat DW6.01/44 Simon 54 | DW6.01/44 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy DW6.01/44 z prestiżowej serii Simon 54 to zaawansowany moduł sterujący, zaprojektowany z myślą o nowoczesnych instalacjach elektroinstalacyjnych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Wykończenie w kolorze złotego matu nadaje osprzętowi elegancki, industrialny charakter, idealnie wpisujący się w wymagające projekty wnętrz.

• Mechanizm bezśrubowy: Zastosowanie nowoczesnych szybkozłączy znacząco skraca czas instalacji, eliminując konieczność użycia śrubokręta do mocowania przewodów i gwarantując stały docisk styku przez cały okres eksploatacji.
• Trwałość mechaniczna: Łącznik działa w trybie bistabilnym (przełącznym), co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, zapewniając czytelną informację o stanie obwodu.
• Wysoka jakość materiałów: Obudowa wykonana z tworzywa odpornego na promieniowanie UV oraz uszkodzenia mechaniczne gwarantuje estetyczny wygląd przez lata.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki), co czyni go bezpiecznym rozwiązaniem do standardowych warunków wewnętrznych.

Zastosowanie

Łącznik schodowy DW6.01/44 jest dedykowany do tworzenia układów sterowania oświetleniem z dwóch niezależnych punktów. Jest to rozwiązanie niezbędne w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. W połączeniu z drugim łącznikiem schodowym umożliwia włączenie światła na dole schodów i wyłączenie go na górze. Dzięki uniwersalnej konstrukcji modułowej, produkt może być montowany w ramkach wielokrotnych, co pozwala na estetyczną integrację z innymi gniazdami i łącznikami serii Simon 54.

Wskazówki Montażowe

Montaż modułu DW6.01/44 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówki przewodów na odpowiednią długość (zazwyczaj ok. 11 mm) i wsunąć je w dedykowane otwory. Solidne pazurki montażowe zapewniają stabilne osadzenie mechanizmu w puszce, nawet w przypadku nierównych powierzchni ścian. Należy pamiętać, aby przed przystąpieniem do prac odłączyć napięcie w obwodzie zasilającym. Do skompletowania zestawu wymagana jest ramka zewnętrzna z serii Simon 54.

FAQ

• Czy ten łącznik posiada podświetlenie? Prezentowany model DW6.01/44 jest wersją bez podświetlenia. Istnieje jednak możliwość doposażenia go w dedykowany moduł podświetlający LED, jeśli wymaga tego projekt.
• Czy mogę użyć tego łącznika jako zwykłego wyłącznika pojedynczego? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), wykorzystując tylko dwa z trzech dostępnych zacisków.
• Jakie przewody są kompatybilne z szybkozłączami? Szybkozłącza są przystosowane do przewodów typu drut o przekrojach od 1,5 mm² do 2,5 mm², co zapewnia optymalne parametry przewodzenia prądu 10AX.
