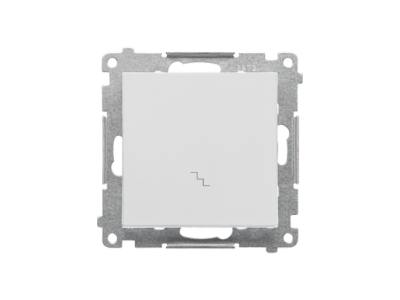

Łącznik schodowy (moduł) 10 AX, 250 V~, szybkozłącza, Jasnoszary mat Simon 55 | TW6.01/114 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik schodowy (moduł) z serii Simon 55 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o nowoczesnych systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym wynoszącym 10 AX, co pozwala na bezpieczne przełączanie obciążeń rezystancyjnych oraz indukcyjnych przy napięciu znamionowym 250 V~. Wykończenie w kolorze jasnoszarym o matowej strukturze nadaje osprzętowi elegancki, minimalistyczny wygląd, który doskonale wpisuje się w aktualne trendy architektoniczne.

• Mechanizm szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi podczas mocowania przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku przez cały okres eksploatacji.
• Wysoka jakość materiałów: Wykonanie z tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi zapewnia odporność na zarysowania oraz promieniowanie UV.
• Modułowa konstrukcja: Jako element modułowy, łącznik wymaga dopełnienia odpowiednią ramką z serii Simon 55, co pozwala na tworzenie wielokrotnych zestawów osprzętu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków, chroniąc przed dostępem do części niebezpiecznych.

Zastosowanie

Łącznik schodowy jest niezastąpionym elementem w instalacjach wymagających sterowania jednym źródłem światła z dwóch różnych punktów. Idealnie sprawdza się w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. Dzięki prądowi znamionowemu 10 AX, mechanizm bez trudu radzi sobie z nowoczesnymi źródłami światła LED, które generują wysokie prądy rozruchowe, zapewniając długowieczność styków nawet przy częstym przełączaniu.

Wskazówki Montażowe

Montaż łącznika TW6.01/114 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w gniazda szybkozłączy. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie modułu w puszce, co jest kluczowe dla zachowania idealnej płaszczyzny po zamontowaniu ramki zewnętrznej.

FAQ

• Czy ten łącznik można stosować jako zwykły włącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego, jeśli wykorzystane zostanie tylko jedno wyjście prądowe.
• Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł (mechanizm z klawiszem). Ramkę należy dokupić osobno, wybierając spośród dostępnych wariantów serii Simon 55.
• Czy szybkozłącza są bezpieczne dla przewodów typu drut? Tak, mechanizm szybkozłączy jest optymalizowany pod kątem sztywnych przewodów typu drut, zapewniając im maksymalną powierzchnię styku i odporność na wyrwanie.
