Łącznik schodowy (mechanizm) 10AX, 250V, 1 click 7700201-039 Simon 82 | 7700201-039 Kontakt Simon

Opis i Kluczowe Cechy

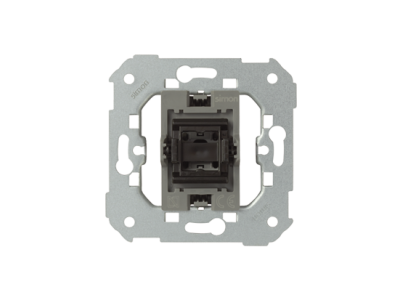

Łącznik schodowy (mechanizm) o numerze katalogowym 7700201-039 to zaawansowany element osprzętu elektroinstalacyjnego z prestiżowej serii Simon 82 od renomowanego producenta Kontakt Simon. Urządzenie zostało zaprojektowane do pracy pod napięciem znamionowym 250V przy prądzie znamionowym 10AX, co gwarantuje bezpieczną obsługę obwodów oświetleniowych o charakterze rezystancyjnym oraz indukcyjnym. Mechanizm działa na zasadzie klasycznego przełącznika bistabilnego, co oznacza, że po naciśnięciu klawisz pozostaje w zadanej pozycji, nie powracając samoczynnie do stanu wyjściowego.

Kluczowym wyróżnikiem serii Simon 82 jest innowacyjna konstrukcja podstawy mechanizmu. Specyficzny kształt sprawia, że produkt optycznie „wychodzi” ze ściany, tworząc trójwymiarowy efekt w otaczającej go przestrzeni. Jest to detal architektoniczny, który odróżnia tę linię od standardowych, płaskich rozwiązań rynkowych. Mechanizm jest w pełni kompatybilny z ramkami z linii Original oraz Select, co pozwala na wykorzystanie szlachetnych materiałów, takich jak naturalne drewno czy metal, zapewniając najwyższy standard estetyczny w projektach B2B i premium.

• Prąd znamionowy 10AX: Zdolność łączeniowa przystosowana do nowoczesnych źródeł światła LED oraz obciążeń świetlówkowych.
• Napięcie 250V: Standardowe parametry pracy w europejskich sieciach niskiego napięcia.
• System 1-click: Innowacyjne rozwiązanie ułatwiające szybki i pewny montaż przewodów.
• Unikalna geometria: Podstawa mechanizmu nadająca instalacji nowoczesny, przestrzenny charakter.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Mechanizm spełnia wymagania dyrektyw niskonapięciowych oraz norm dotyczących łączników do stałych instalacji elektrycznych domowych i podobnych. Zastosowane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co przekłada się na długowieczność eksploatacji w obiektach użyteczności publicznej oraz budownictwie mieszkaniowym o podwyższonym standardzie.

Zastosowanie

Łącznik schodowy Simon 82 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba sterowania oświetleniem z dwóch różnych punktów. Jest to rozwiązanie niezbędne w ciągach komunikacyjnych, takich jak:

• Klatki schodowe: Umożliwia włączenie światła na dole i wyłączenie go po wejściu na piętro.
• Długie korytarze: Pozwala na komfortowe zarządzanie oświetleniem bez konieczności wracania do punktu startowego.
• Sypialnie: Idealny do montażu w układzie: jeden łącznik przy wejściu, drugi bezpośrednio przy łóżku.
• Pomieszczenia przechodnie: Zapewnia płynność ruchu i oszczędność energii dzięki łatwemu wyłączaniu zbędnych źródeł światła.

Wskazówki Montażowe

Montaż mechanizmu 7700201-039 powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przygotowanie przewodów: Należy zdjąć izolację na odpowiedniej długości, aby zapewnić pełny styk w zaciskach mechanizmu.
• Podłączenie: W układzie schodowym należy pamiętać o poprawnym połączeniu dwóch korespondencyjnych przewodów pomiędzy dwoma łącznikami schodowymi.
• Osadzenie w puszce: Mechanizm należy stabilnie zamocować w puszce podtynkowej za pomocą pazurków lub wkrętów, dbając o pionowanie osprzętu.
• Personalizacja: Po zamontowaniu mechanizmu należy dobrać odpowiednią ramkę z serii Original lub Select oraz dedykowany klawisz, aby uzyskać finalny efekt wizualny.

FAQ

• Czy ten łącznik może pracować jako zwykły łącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego, jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
• Czy produkt zawiera klawisz i ramkę w zestawie? Nie, przedmiotem sprzedaży jest sam mechanizm. Klawisze oraz ramki (metalowe, drewniane lub z tworzywa) należy dokupić osobno, dopasowując je do wystroju wnętrza.
• Czym różni się linia Original od Select? Linia Original skupia się na klasycznej elegancji i standardowych wykończeniach, natomiast linia Select wykorzystuje materiały premium, takie jak metal i naturalne drewno, oferując bardziej luksusowy design.
