Łącznik schodowy bez piktogramu (moduł) 10AX 250V, szybkozłącza, biały DW6.01/X/11 Simon 54 | DW6.01/X/11 Kontakt Simon

Opis i Kluczowe Cechy

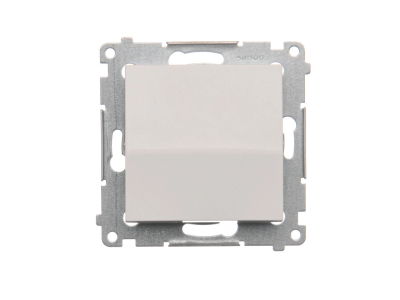

Łącznik schodowy DW6.01/X/11 z serii Simon 54 to profesjonalny moduł elektroinstalacyjny zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne załączanie obciążeń rezystancyjnych oraz indukcyjnych przy napięciu 250V AC. Brak piktogramu na froncie sprawia, że produkt zachowuje minimalistyczny i uniwersalny wygląd, idealnie komponując się z dowolną ramką serii Simon 54 Premium lub Simon 54 Nature.

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy znacząco skraca czas instalacji, eliminując konieczność używania śrubokręta do mocowania przewodów i gwarantując stałą siłę docisku przez cały okres eksploatacji.
• Wysoka jakość materiałów: Wykonanie z tworzywa termoplastycznego wzmocnionego dodatkami antystatycznymi zapewnia odporność na zarysowania oraz promieniowanie UV, co zapobiega żółknięciu białej powierzchni.
• Solidny mostek: Metalowy mostek montażowy o grubości zapewniającej sztywność konstrukcji ułatwia precyzyjne osadzenie modułu w puszce podtynkowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami europejskimi dotyczącymi osprzętu elektroinstalacyjnego. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego bezpieczeństwo użytkowania w instalacjach domowych i przemysłowych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.

Zastosowanie

Łącznik schodowy jest niezastąpionym elementem w instalacjach, gdzie zachodzi potrzeba sterowania jednym źródłem światła z dwóch różnych punktów. Jest to rozwiązanie dedykowane przede wszystkim do ciągów komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. Dzięki uniwersalnej estetyce w kolorze białym (RAL 9003), moduł znajduje zastosowanie zarówno w nowoczesnych biurowcach, jak i w budownictwie mieszkaniowym o wysokim standardzie wykończenia.

Wskazówki Montażowe

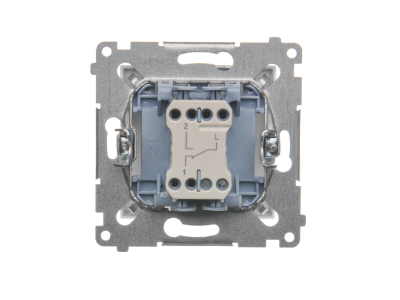

Montaż modułu DW6.01/X/11 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Przewody o przekroju od 1,5 mm² do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w gniazda szybkozłączy. Specjalne pazurki montażowe z osłonami zapewniają stabilne osadzenie w puszce, chroniąc jednocześnie izolację przewodów przed przypadkowym uszkodzeniem podczas dokręcania.

FAQ

• Czy ten łącznik może pracować jako zwykły łącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
• Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł (mechanizm z klawiszem). Ramkę zewnętrzną z serii Simon 54 należy dokupić osobno, dopasowując ją do stylu wnętrza.
• Jaki jest maksymalny prąd obciążenia? Urządzenie jest przystosowane do pracy z prądem o natężeniu do 10AX, co oznacza wysoką odporność na prądy udarowe występujące przy załączaniu nowoczesnych źródeł światła LED.
