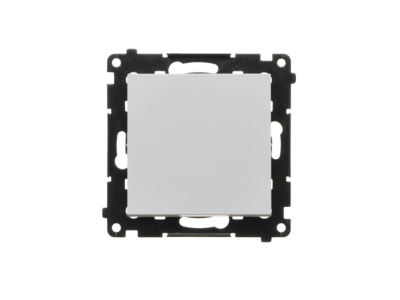

Łącznik schodowy bez piktogramu (moduł) 10 AX, 250 V~, szybkozłącza, Jasnoszary mat Simon 55 | TW6.01/X/114 Kontakt Simon

Alternatywny kod produktu: WMDL-0106xx-114

Opis i Kluczowe Cechy

Łącznik schodowy 10 AX 250 V~ z szybkozłączami w kolorze jasnoszarym mat Simon 55 to modułowy element instalacji elektrycznej przeznaczony do sterowania oświetleniem z dwóch punktów. Zaprojektowany z myślą o estetycznym montażu w rozdzielnicach i szafach sterowniczych, ułatwia tworzenie prostych układów schodowych bez konieczności użycia dodatkowych przewodów.

• Prąd znamionowy 10 A: Odpowiedni do sterowania typowymi obwodami oświetleniowymi w budynkach mieszkalnych i użytkowych.
• Napięcie znamionowe 250 V~: Zapewnia kompatybilność z europejską siecią elektroenergetyczną 230 V.
• Szybkozłącza: Ułatwiają montaż i demontaż, skracając czas instalacji oraz minimalizując ryzyko błędnego połączenia.
• Kolor jasnoszary mat Simon 55: Neutralny design pasujący do nowoczesnych instalacji, estetycznie komponujący się z aparaturą modułową.
• Brak piktogramu: Uniwersalność zastosowania – dedykowany do układów, gdzie nie jest wymagane graficzne oznaczenie funkcji.

Zgodność z Normami

Produkt spełnia wymagania norm europejskich dotyczących aparatury łączeniowej niskiego napięcia. Posiada deklarację zgodności CE i jest przeznaczony do stosowania w instalacjach zgodnych z normami PN-HD 60364.

Zastosowanie

Łącznik schodowy 10 AX 250 V~ znajduje zastosowanie w instalacjach elektrycznych, gdzie wymagane jest sterowanie oświetleniem z dwóch miejsc.

• Sterowanie oświetleniem klatek schodowych w budynkach mieszkalnych i biurowych.
• Układy schodowe w korytarzach, garażach i piwnicach – wygodne włączanie/wyłączanie światła z dwóch punktów.
• Instalacje w domach jednorodzinnych i mieszkaniach – elastyczne zarządzanie oświetleniem w pomieszczeniach wielopunktowych.
• Proste układy sterowania w pomieszczeniach gospodarczych lub technicznych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Szybkozłącza umożliwiają szybkie podłączenie przewodów fazowych (L) i neutralnych (N), jednak należy zachować odpowiednią kolejność zgodnie z oznaczeniami na module. Po zamontowaniu łącznika w szynie DIN, przewody należy zabezpieczyć przed przypadkowym wysunięciem się z gniazda. Nie przekraczać maksymalnego prądu znamionowego 10 A w danym obwodzie.

FAQ

• Czy łącznik można stosować w instalacjach 3-fazowych? Nie, łącznik 10 AX 250 V~ jest przeznaczony wyłącznie do obwodów jednofazowych 230 V.
• Jakie przewody można podłączyć do szybkozłączy? Szybkozłącza są kompatybilne ze standardowymi przewodami miedzianymi o przekroju do 2,5 mm² (w zależności od specyfikacji producenta). Zawsze sprawdzaj zakres w dokumentacji technicznej.
• Czy łącznik jest kompatybilny z innymi modułami Simon 55? Tak, zaprojektowany z myślą o modularnym systemie Simon 55, co ułatwia integrację z innymi elementami instalacyjnymi tej serii.
