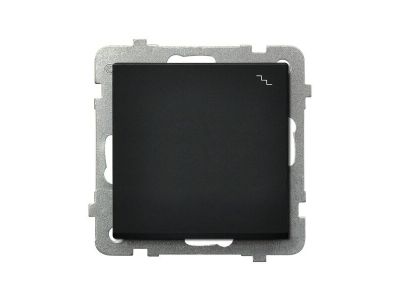

Łącznik schodowy 16AX, zaciski bezgwintowe, czarny matowy, Sonata | ŁP-3R/m/33 Ospel

Opis i Kluczowe Cechy

Łącznik schodowy z serii Sonata, oznaczony symbolem ŁP-3R/m/33, to zaawansowany osprzęt elektroinstalacyjny łączący nowoczesny design z wysoką funkcjonalnością. Produkt charakteryzuje się eleganckim wykończeniem w kolorze czarnego matu, co sprawia, że idealnie wpisuje się w aktualne trendy aranżacji wnętrz typu loft oraz modern. Kluczowym atutem technicznym jest prąd znamionowy wynoszący 16AX, co pozwala na bezpieczną współpracę z obciążeniami o charakterze indukcyjnym, takimi jak nowoczesne źródła światła LED czy świetlówki, bez ryzyka zgrzania styków.

• Zaciski bezgwintowe: Zastosowanie mechanizmu szybkozłączy znacząco skraca czas instalacji i gwarantuje stałą siłę docisku przewodu, co eliminuje konieczność okresowego dokręcania śrub.
• Prąd znamionowy 16AX: Podwyższona obciążalność prądowa zapewnia niezawodność w obwodach oświetleniowych o dużym natężeniu.
• Seria Sonata: Modułowa konstrukcja pozwala na montaż w ramkach wielokrotnych, dając pełną swobodę w konfiguracji osprzętu na ścianie.
• Wykończenie Czarny Mat: Powierzchnia odporna na odciski palców, zachowująca estetyczny wygląd przez długi czas użytkowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego trwałość mechaniczną oraz elektryczną. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie wewnątrz budynków w suchych pomieszczeniach. Zastosowane materiały konstrukcyjne charakteryzują się wysoką odpornością na temperaturę oraz właściwościami samogasnącymi.

Zastosowanie

Łącznik schodowy jest dedykowany do pracy w układach sterowania oświetleniem z dwóch różnych punktów. Jest to rozwiązanie niezbędne w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy sypialnie (sterowanie przy wejściu i przy łóżku). Dzięki wysokiej obciążalności 16AX, produkt znajduje zastosowanie nie tylko w budownictwie mieszkaniowym, ale również w obiektach komercyjnych, biurach oraz hotelach, gdzie systemy oświetleniowe są intensywnie eksploatowane.

Wskazówki Montażowe

Montaż łącznika Sonata ŁP-3R/m/33 powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu zacisków bezgwintowych, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z przymiarem na korpusie) i wsunąć ją w gniazdo zacisku. Solidne pazurki montażowe oraz metalowy mostek zapewniają stabilne osadzenie mechanizmu w puszce, co jest kluczowe dla zachowania geometrii przy montażu w ramkach wielokrotnych. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone.

FAQ

• Czy ten łącznik wymaga ramki? Tak, produkt jest sprzedawany jako moduł i wymaga dokupienia dedykowanej ramki z serii Sonata (pojedynczej lub wielokrotnej).
• Czy można go użyć jako zwykły łącznik pojedynczy? Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego (włącz/wyłącz), jeśli wykorzystane zostaną tylko dwa z trzech dostępnych zacisków.
• Czy zaciski bezgwintowe są bezpieczne dla przewodów typu linka? Zaleca się stosowanie przewodów typu drut. W przypadku linki konieczne jest użycie tulejek zaciskowych, aby zapewnić poprawny styk w szybkozłączu.
