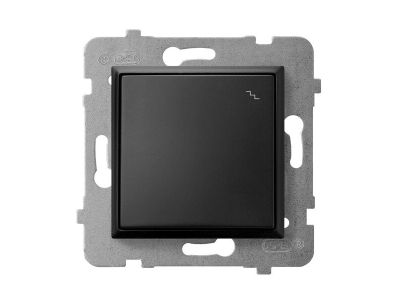

Łącznik schodowy 16AX, zaciski bezgwintowe, czarny matowy, ARIA | ŁP-3U/m/33 Ospel

Opis i Kluczowe Cechy

Łącznik schodowy z serii ARIA, oznaczony symbolem ŁP-3U/m/33, to zaawansowane rozwiązanie elektroinstalacyjne od renomowanego polskiego producenta OSPEL. Produkt charakteryzuje się eleganckim wykończeniem w kolorze czarnego matu, co wpisuje się w nowoczesne trendy aranżacji wnętrz. Kluczowym parametrem technicznym jest prąd znamionowy wynoszący 16AX, co oznacza zdolność do bezpiecznego łączenia obciążeń o charakterze indukcyjnym i pojemnościowym, typowych dla nowoczesnych źródeł światła LED oraz świetlówek.

• Zaciski bezgwintowe: Zastosowanie mechanizmu samozaciskowego znacząco skraca czas montażu i gwarantuje stałą siłę docisku przewodu, co eliminuje ryzyko poluzowania się styku w wyniku drgań lub upływu czasu.
• Modułowa konstrukcja: Łącznik sprzedawany jest jako mechanizm z klawiszem, co pozwala na swobodną konfigurację w ramkach wielokrotnych serii ARIA.
• Możliwość rozbudowy: Standardowy stopień ochrony IP-20 można podnieść do klasy IP-44 poprzez zastosowanie dedykowanego zestawu uszczelniającego, co pozwala na montaż w łazienkach czy garażach.
• Opcjonalne podświetlenie: Konstrukcja mechanizmu przewiduje montaż modułu podświetlenia, co ułatwia lokalizację łącznika w ciemności.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego trwałość mechaniczną oraz bezpieczeństwo elektryczne podczas eksploatacji w instalacjach domowych i komercyjnych. Wysoka jakość materiałów termoplastycznych użytych do produkcji zapewnia odporność na zarysowania oraz stabilność koloru pod wpływem promieniowania UV.

Zastosowanie

Łącznik schodowy jest niezastąpionym elementem w układach sterowania oświetleniem z dwóch różnych punktów. Najczęstsze scenariusze zastosowania obejmują:

• Klatki schodowe: Umożliwia włączenie światła na parterze i wyłączenie go po wejściu na piętro.
• Długie korytarze i ciągi komunikacyjne: Pozwala na komfortowe zarządzanie oświetleniem bez konieczności wracania do punktu startowego.
• Sypialnie: Montaż jednego łącznika przy wejściu, a drugiego bezpośrednio przy łóżku.
• Pomieszczenia o podwyższonej wilgotności: Po doposażeniu w uszczelkę, idealnie sprawdza się w strefach narażonych na zachlapanie.

Wskazówki Montażowe

Instalacja łącznika ŁP-3U/m/33 powinna być przeprowadzona przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 10-12 mm).
• Podłączenie: Przewody należy wsunąć w zaciski bezgwintowe do momentu wyczucia oporu. Mechanizm pozwala na podłączenie przewodów sztywnych (drut) o przekroju do 2,5 mm².
• Montaż w puszce: Mechanizm montuje się w standardowej puszce podtynkowej fi 60 mm za pomocą pazurków lub wkrętów montażowych.
• Konfiguracja końcowa: Po zamontowaniu mechanizmu należy nałożyć wybraną ramkę serii ARIA i docisnąć klawisz. W przypadku chęci uzyskania podświetlenia, moduł LED należy zamontować w gnieździe mechanizmu przed założeniem klawisza.

FAQ

1. Czy ten łącznik posiada ramkę w zestawie?
Nie, produkt jest sprzedawany jako mechanizm z klawiszem. Ramkę (pojedynczą lub wielokrotną) należy dokupić osobno w zależności od potrzeb aranżacyjnych.

2. Czy mogę użyć tego łącznika jako zwykłego wyłącznika pojedynczego?
Tak, łącznik schodowy może pełnić funkcję łącznika jednobiegunowego, jednak w drugą stronę (użycie łącznika jednobiegunowego w układzie schodowym) nie jest to możliwe.

3. Jak uzyskać efekt podświetlenia klawisza?
Należy dokupić dedykowany zespół podświetlenia do serii Aria, który zawiera moduł LED oraz specjalny pierścień dystansowy.

4. Czy czarny matowy kolor jest odporny na odciski palców?
Wykończenie matowe serii ARIA zostało zaprojektowane tak, aby minimalizować widoczność zabrudzeń, jednak zaleca się regularne czyszczenie miękką ściereczką bez użycia agresywnych detergentów.
