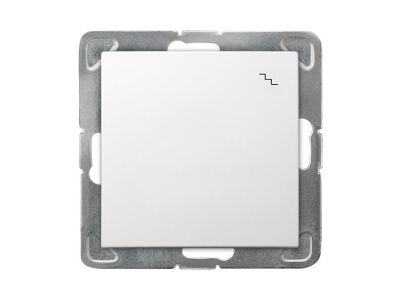

Łącznik schodowy 16AX, zaciski bezgwintowe, biały, Impresja | ŁP-3Y/m/00 Ospel

Opis i Kluczowe Cechy

Łącznik schodowy z serii Impresja, produkowany przez renomowaną polską markę OSPEL, to wysokiej klasy osprzęt elektroinstalacyjny łączący w sobie dyskretną elegancję z zaawansowaną funkcjonalnością techniczną. Produkt charakteryzuje się prądem znamionowym wynoszącym 16AX, co oznacza zdolność do bezpiecznego załączania obciążeń o charakterze rezystancyjnym oraz indukcyjnym, co jest kluczowe w nowoczesnych systemach oświetleniowych LED. Zastosowanie zacisków bezgwintowych (szybkozłączy) znacząco skraca czas instalacji, zapewniając jednocześnie stały docisk przewodu, co eliminuje ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury. Białe wykończenie o wysokim połysku oraz nienarzucające się kształty sprawiają, że łącznik idealnie komponuje się z nowoczesnymi i klasycznymi wnętrzami.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co gwarantuje niezawodność mechaniczną i elektryczną przez tysiące cykli łączeniowych. Stopień ochrony IP20 dedykuje urządzenie do pracy wewnątrz budynków, w suchych pomieszczeniach. Zastosowane materiały termoplastyczne charakteryzują się wysoką odpornością na starzenie oraz posiadają odpowiednie atesty higieniczne i certyfikaty CE, co jest niezbędne w profesjonalnych projektach budowlanych.

Zastosowanie

Łącznik schodowy (układ 6) jest niezastąpionym elementem w instalacjach sterowania oświetleniem z dwóch różnych punktów. Idealnie sprawdza się w ciągach komunikacyjnych, takich jak klatki schodowe, długie korytarze czy pomieszczenia przechodnie. Dzięki podwyższonemu prądowi znamionowemu 16AX, mechanizm ten może być z powodzeniem stosowany nie tylko w budownictwie mieszkaniowym, ale również w obiektach użyteczności publicznej, biurach oraz hotelach, gdzie obciążenie obwodów oświetleniowych bywa znaczne. Seria Impresja pozwala na montaż w systemach wieloramkowych, co daje ogromne możliwości aranżacyjne przy zachowaniu spójności estetycznej.

Wskazówki Montażowe

Montaż łącznika ŁP-3Y/m/00 jest intuicyjny i przystosowany do standardowych puszek podtynkowych o średnicy 60 mm. Poniżej znajdują się kluczowe wytyczne dla instalatora:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Podłączenie: Przewody należy wsunąć bezpośrednio w zaciski bezgwintowe. Mechanizm sprężynowy automatycznie zablokuje żyłę, zapewniając optymalny styk elektryczny.
• Mocowanie w puszce: Mechanizm można zamontować za pomocą pazurków lub wkrętów montażowych, co pozwala na precyzyjne wypoziomowanie osprzętu w ścianie.

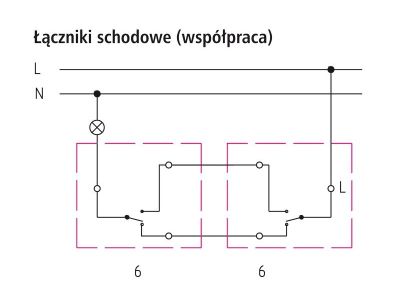

• Konfiguracja: Pamiętaj, że do poprawnego działania układu schodowego wymagane jest zastosowanie dwóch łączników schodowych połączonych parą przewodów korespondencyjnych.

FAQ

• Czy ten łącznik nadaje się do sterowania oświetleniem LED? Tak, prąd znamionowy 16AX jest przystosowany do obsługi prądów udarowych generowanych przez zasilacze impulsowe w oprawach LED.
• Czy produkt zawiera ramkę w zestawie? Prezentowany model to mechanizm z klawiszem (moduł). Ramki z serii Impresja należy dokupić osobno, co pozwala na wybór wariantu od pojedynczego do pięciokrotnego.
• Jakie przewody można podłączyć do zacisków bezgwintowych? Zaciski są przystosowane do przewodów sztywnych (drut) o przekroju od 1,5 mm² do 2,5 mm².
