Łącznik równoległy bez zacisku przyłączeniowego, 3-bieg. do 3RT102. | 3RT1926-4BA31 Siemens

Alternatywny kod produktu: 3RT19264BA31

Opis i Kluczowe Cechy

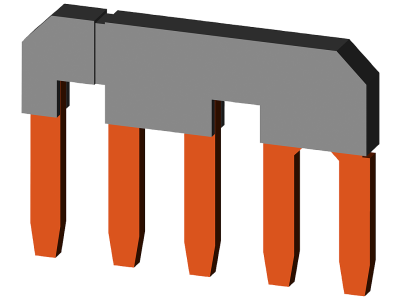

Łącznik równoległy 3-biegunowy 3RT1926-4BA31 firmy Siemens to dedykowane akcesorium do styczników z serii SIRIUS 3RT2.2 (oraz 3RT102), umożliwiające ich równoległe łączenie w celu zwiększenia obciążalności prądowej lub zapewnienia redundantnego sterowania. Dzięki konstrukcji bez zacisku przyłączeniowego pozwala na elastyczne dopasowanie okablowania do wymogów instalacji.

• Przeznaczenie do styczników SIRIUS 3RT2.2 / 3RT102: gwarantuje pełną kompatybilność mechaniczną i elektryczną z aparaturą Siemens, co ułatwia rozbudowę istniejących układów.
• Konfiguracja 3-biegunowa: idealna do obwodów trójfazowych, pozwala na równoległe połączenie trzech biegunów stycznika, zwiększając bezpieczeństwo i niezawodność.
• Bez zacisku przyłączeniowego: wymaga zastosowania odpowiednich zacisków śrubowych lub szyn zbiorczych, co daje instalatorowi swobodę doboru metody łączenia przewodów.
• Montaż bezpośredni na styczniku: oszczędza miejsce w rozdzielnicy i upraszcza konstrukcję układu sterowania.
• Modułowy system SIRIUS: produkt wpisuje się w koncepcję zunifikowanej aparatury sterowniczej Siemens, co ułatwia zamawianie, magazynowanie i serwis.

Zgodność z Normami

Łącznik równoległy 3RT1926-4BA31 został zaprojektowany zgodnie z wymaganiami norm europejskich oraz posiada certyfikat CE. Jest przeznaczony do stosowania w rozdzielnicach i szafach sterowniczych spełniających standard DIN. Szczegółowe informacje o zgodności znajdują się w dokumentacji technicznej producenta.

Zastosowanie

Łącznik równoległy służy do łączenia dwóch lub więcej styczników w konfiguracji równoległej. Rozwiązanie to znajduje zastosowanie wszędzie tam, gdzie wymagana jest wyższa obciążalność prądowa, redundancja krytycznych obwodów lub elastyczna rozbudowa istniejących układów.

• Zwiększanie mocy zainstalowanej w obwodach silnikowych – połączenie równoległe dwóch styczników pozwala na obsługę odbiorników o prądzie przekraczającym parametry pojedynczego łącznika.
• Redundancja w układach automatyki – awaria jednego stycznika nie powoduje całkowitego wyłączenia, co jest kluczowe w instalacjach przemysłowych wymagających ciągłości pracy.
• Oszczędność miejsca w rozdzielnicy – zastosowanie dwóch mniejszych styczników z łącznikiem równoległym bywa bardziej kompaktowe niż jeden duży stycznik.
• Modernizacja istniejących instalacji – bez konieczności wymiany całego układu sterowania, dzięki kompatybilności z serią SIRIUS 3RT2.

Wskazówki Montażowe

Montaż łącznika równoległego oraz styczników powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem jakichkolwiek prac należy bezwzględnie odłączyć napięcie zasilające i zabezpieczyć przed przypadkowym załączeniem. Produkt przeznaczony jest do montażu na szynie TH35 lub płycie montażowej, zgodnie z dokumentacją producenta. Momenty dokręcania połączeń śrubowych oraz przekroje przewodów przyłączeniowych należy dobierać zgodnie z kartą katalogową stycznika i obowiązującymi przepisami.

FAQ

• Czy łącznik równoległy 3RT1926-4BA31 mogę stosować ze stycznikami innych producentów? Nie, produkt został zaprojektowany wyłącznie dla styczników Siemens serii SIRIUS 3RT2.2 oraz 3RT102 – próby użycia z innymi modelami mogą skutkować nieprawidłowym działaniem i utratą gwarancji.
• Jaki jest stopień ochrony (IP) łącznika? Łącznik nie posiada własnego stopnia ochrony – jego obudową jest rozdzielnica lub szafa sterownicza. Standardowo w takich zastosowaniach przyjmuje się IP20 dla wnętrz suchych, ale ostateczna klasa zależy od zabudowy.
• Czy łącznik wymaga dodatkowych akcesoriów do montażu? Tak, jako produkt bez zacisku przyłączeniowego, wymaga zastosowania oddzielnych zacisków śrubowych (np. dedykowanych do styczników 3RT2) lub szyn zbiorczych dobranych do prądu obciążenia. Sposób przyłączenia należy wykonać zgodnie z dokumentacją techniczną.
