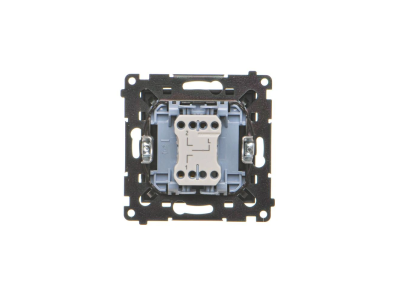

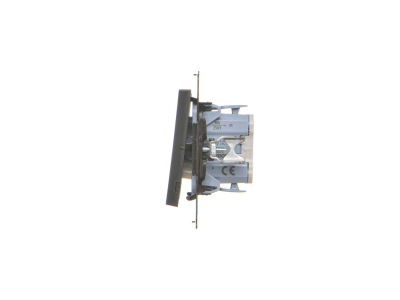

Łącznik roletowy trójpozycyjny 1-0-2 (moduł) 10 A, 250 V~, szybkozłącza, Czarny mat Simon 55 | TZW1K.01/149 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik roletowy trójpozycyjny z serii Simon 55 to zaawansowany moduł sterujący, zaprojektowany z myślą o precyzyjnej kontroli napędów roletowych, żaluzji oraz markiz. Urządzenie pracuje w układzie 1-0-2, co oznacza obecność stabilnej pozycji środkowej (stop), pozwalającej na całkowite zatrzymanie mechanizmu w dowolnym momencie. Prąd znamionowy wynoszący 10 A przy napięciu 250 V~ gwarantuje bezpieczną współpracę z większością standardowych silników jednofazowych stosowanych w automatyce budynkowej.

• Wykończenie Czarny mat: Nowoczesna estetyka o głębokim, matowym odcieniu (numer koloru 149), która minimalizuje widoczność odcisków palców i idealnie wpisuje się w trendy współczesnego designu.
• Mechanizm szybkozłączy: Zastosowanie zacisków bezśrubowych typu szybkozłącze znacząco skraca czas instalacji, zapewniając jednocześnie trwały i pewny styk elektryczny, odporny na poluzowanie pod wpływem drgań.
• Konstrukcja modułowa: Produkt dostarczany jako moduł, co pozwala na swobodną konfigurację w ramkach wielokrotnych serii Simon 55, dopasowując osprzęt do indywidualnych potrzeb projektu.
• Trójpozycyjna charakterystyka: Wyraźny skok klawisza między pozycjami 1, 0 oraz 2 zapewnia intuicyjną obsługę i pełną kontrolę nad kierunkiem pracy napędu.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 sugeruje zastosowanie wewnątrz budynków, w miejscach nienarażonych na bezpośrednie działanie wilgoci. Materiały użyte do produkcji charakteryzują się wysoką odpornością termiczną oraz właściwościami samogasnącymi, co podnosi poziom bezpieczeństwa przeciwpożarowego instalacji.

Zastosowanie

Łącznik TZW1K.01/149 znajduje szerokie zastosowanie w nowoczesnym budownictwie mieszkaniowym oraz komercyjnym. Jest dedykowany do bezpośredniego sterowania silnikami roletowymi wyposażonymi w wyłączniki krańcowe. Dzięki stabilnej pozycji środkowej, użytkownik może precyzyjnie dozować ilość światła wpadającego do pomieszczenia, zatrzymując roletę w połowie wysokości. Idealnie sprawdza się w biurach, salach konferencyjnych oraz salonach, gdzie estetyka osprzętu musi iść w parze z wysoką funkcjonalnością i trwałością mechaniczną.

Wskazówki Montażowe

Montaż modułu powinien odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie zostało odłączone. Dzięki zastosowaniu szybkozłączy, przewody o przekroju od 1,5 mm² do 2,5 mm² wystarczy odizolować na odpowiednią długość i wsunąć w zacisk – mechanizm sprężynowy automatycznie zablokuje żyłę, gwarantując optymalny docisk. Należy zwrócić szczególną uwagę na poprawne podłączenie przewodów fazowych kierunkowych (góra/dół) zgodnie ze schematem widocznym na korpusie mechanizmu. Po zamontowaniu modułu w puszce za pomocą pazurków lub wkrętów, należy nałożyć dedykowaną ramkę z serii Simon 55.

FAQ

• Czy ten łącznik wymaga trzymania klawisza podczas pracy rolety? Nie, jest to łącznik trójpozycyjny stabilny (1-0-2). Po przełączeniu w pozycję 1 lub 2 klawisz pozostaje w niej, a silnik pracuje do momentu zadziałania wyłącznika krańcowego lub ręcznego przełączenia na pozycję 0.
• Czy produkt zawiera ramkę w zestawie? Nie, produkt jest sprzedawany jako moduł. Ramkę zewnętrzną należy dokupić osobno, wybierając spośród bogatej oferty kolorystycznej serii Simon 55.
• Czy można go stosować do sterowania bramą wjazdową? Tylko w przypadku, gdy napęd bramy dopuszcza sterowanie napięciem 230V i posiada wbudowane wyłączniki krańcowe. Zazwyczaj jednak do bram stosuje się przyciski zwierne (monostabilne).
