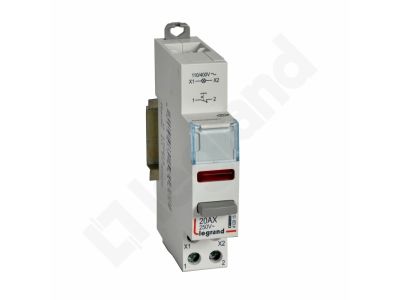

Łącznik przyciskowy bistabilny 1NO z lampką czerwoną LED 110/400V | 412915 Legrand

Opis i Kluczowe Cechy

Łącznik przyciskowy bistabilny Legrand o numerze referencyjnym 412915 to zaawansowany komponent aparatury modułowej, zaprojektowany z myślą o precyzyjnym sterowaniu obwodami elektrycznymi w nowoczesnych instalacjach B2B. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 20 A, co pozwala na bezpieczne i stabilne przełączanie obciążeń o znacznej mocy. Wyposażenie łącznika w jeden styk zwierny (1NO) oraz zintegrowaną lampkę sygnalizacyjną LED w kolorze czerwonym umożliwia natychmiastową wizualną weryfikację stanu pracy obwodu, co jest kluczowe w rozdzielnicach o dużym zagęszczeniu aparatury.

• Mechanizm bistabilny: Zapewnia trwałą zmianę stanu styku po każdym naciśnięciu przycisku.
• Sygnalizacja LED: Czerwona dioda LED przystosowana do pracy w szerokim zakresie napięć 110/400 V~ gwarantuje długowieczność i niski pobór energii.
• Kompaktowa budowa: Szerokość modułowa wynosi dokładnie 17,5 mm (1 moduł), co pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Okienko opisowe: Zintegrowane pole opisowe ułatwia identyfikację obwodu, podnosząc standard bezpieczeństwa i przejrzystości instalacji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi wymogami normy IEC/EN 60669-1, co potwierdza jego najwyższą jakość wykonania oraz bezpieczeństwo użytkowania w instalacjach domowych i przemysłowych. Łącznik posiada kategorię pracy AC-12, co predysponuje go do sterowania obciążeniami rezystancyjnymi oraz umiarkowanie indukcyjnymi. Dodatkowo, urządzenie charakteryzuje się parametrem 20 AX, co oznacza pełną kompatybilność z lampami fluorescencyjnymi, które generują wysokie prądy rozruchowe.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom prądowym, łącznik Legrand 412915 znajduje szerokie zastosowanie w:

• Systemach automatyki budynkowej: Jako element sterujący oświetleniem lub wentylacją.
• Rozdzielnicach przemysłowych: Do ręcznego wymuszania stanów pracy maszyn i sygnalizacji awarii.
• Obiektach komercyjnych: W biurowcach i galeriach handlowych do zarządzania obwodami oświetleniowymi o dużym natężeniu (20 A).
• Instalacjach sygnalizacyjnych: Gdzie czerwona lampka LED służy jako wskaźnik obecności napięcia lub ostrzeżenie o pracy konkretnego odbiornika.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowanego elektryka. Łącznik jest przystosowany do instalacji na standardowym wsporniku montażowym TH 35 (szyna DIN). Przekrój przewodów przyłączeniowych powinien być dobrany zgodnie z prądem znamionowym 20 A, aby uniknąć przegrzewania się styków. Podczas podłączania należy zwrócić szczególną uwagę na napięcie zasilania lampki LED, które mieści się w zakresie od 110 V do 400 V prądu przemiennego (~). Solidne zaciski śrubowe gwarantują trwały styk elektryczny nawet w warunkach występowania drgań.

FAQ

• Czy łącznik posiada w zestawie lampkę LED? Tak, urządzenie jest fabrycznie wyposażone w czerwoną lampkę LED pracującą w zakresie 110/400 V~.
• Jaka jest szerokość urządzenia w rozdzielnicy? Łącznik zajmuje jeden standardowy moduł, czyli 17,5 mm.
• Czy mogę użyć tego łącznika do sterowania oświetleniem LED i świetlówkami? Tak, dzięki parametrowi 20 AX łącznik jest przystosowany do obciążeń o charakterze pojemnościowym i indukcyjnym, typowych dla nowoczesnych źródeł światła.
• Jaki jest typ styku w tym modelu? Model 412915 posiada jeden styk zwierny (1NO - Normally Open).
