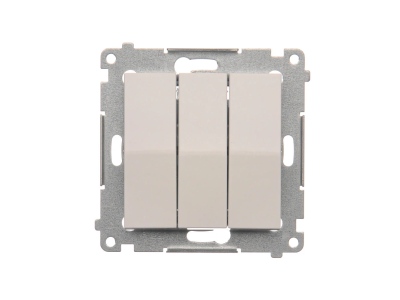

Łącznik potrójny (moduł) 10AX, 250V, szybkozłącza, biały DW31.01/11 Simon 54 | DW31.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik potrójny (moduł) DW31.01/11 z prestiżowej serii Simon 54 to zaawansowane rozwiązanie elektroinstalacyjne, zaprojektowane z myślą o najbardziej wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co oznacza zdolność do bezpiecznego załączania obciążeń o charakterze indukcyjnym i fluorescencyjnym przy napięciu znamionowym 250V AC. Mechanizm został wyposażony w nowoczesne szybkozłącza, które eliminują konieczność użycia narzędzi podczas podłączania przewodów, co znacząco skraca czas pracy instalatora i gwarantuje stały docisk styku przez cały okres eksploatacji. Białe wykończenie o wysokim połysku wykonane z wysokiej jakości tworzywa termoplastycznego zapewnia odporność na zarysowania oraz promieniowanie UV, zachowując estetykę przez lata.

• Prąd znamionowy 10AX: Przystosowany do pracy z oświetleniem LED oraz świetlówkami.

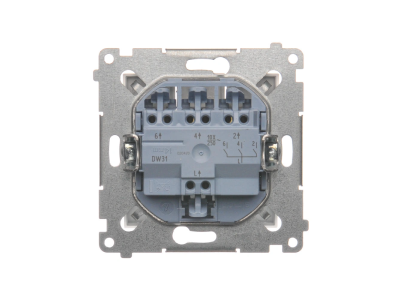

• System szybkozłączy: Zapewnia pewne i trwałe połączenie elektryczne bez ryzyka poluzowania śrub.
• Modułowa konstrukcja: Pozwala na łatwą integrację z ramkami wielokrotnymi serii Simon 54.

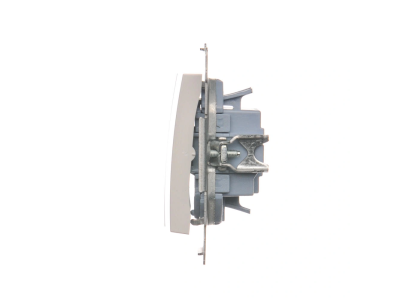

• Kompaktowy mechanizm: Pozostawia więcej miejsca w puszce instalacyjnej na ułożenie przewodów.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Zastosowane materiały są zgodne z dyrektywą RoHS, co oznacza brak substancji szkodliwych w procesie produkcji.

Zastosowanie

Łącznik potrójny DW31.01/11 znajduje szerokie zastosowanie w nowoczesnych instalacjach inteligentnych budynków oraz w standardowych układach sterowania oświetleniem. Dzięki trzem niezależnym klawiszom, moduł umożliwia sterowanie trzema oddzielnymi obwodami oświetleniowymi z jednego punktu instalacyjnego. Jest to idealne rozwiązanie do salonów, sal konferencyjnych oraz korytarzy, gdzie zachodzi potrzeba selektywnego zarządzania natężeniem światła. Seria Simon 54 Premium, dzięki swojej bogatej kolorystyce i szlachetnej formie, doskonale wpisuje się w aranżacje biurowe o wysokim standardzie oraz nowoczesne wnętrza mieszkalne.

Wskazówki Montażowe

Montaż łącznika DW31.01/11 jest intuicyjny i przyjazny dla profesjonalisty. Mechanizm montowany jest w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów. Przed przystąpieniem do prac należy upewnić się, że napięcie w obwodzie jest odłączone. Przewody o przekroju od 1,5 mm² do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w otwory szybkozłączy. Specjalna konstrukcja mostka zapewnia stabilne osadzenie modułu w puszce, co ułatwia idealne wypoziomowanie osprzętu w ramkach wielokrotnych. Produkt wymaga dokupienia ramki zewnętrznej z serii Simon 54.

FAQ

• Czy łącznik potrójny wymaga specjalnej puszki? Nie, mechanizm jest kompatybilny ze standardowymi puszkami instalacyjnymi o średnicy 60 mm.
• Czy do podłączenia przewodów potrzebuję śrubokręta? Nie, model DW31.01/11 posiada szybkozłącza, które pozwalają na beznarzędziowy montaż żył miedzianych.
• Czy mogę zamontować ten łącznik w łazience? Tak, jednak w miejscach narażonych na wilgoć zaleca się zastosowanie dodatkowej uszczelki pod ramkę, aby uzyskać stopień ochrony IP44.
• Z jakimi ramkami współpracuje ten moduł? Moduł jest dedykowany wyłącznie do ramek z serii Simon 54 Nature oraz Simon 54 Premium.
