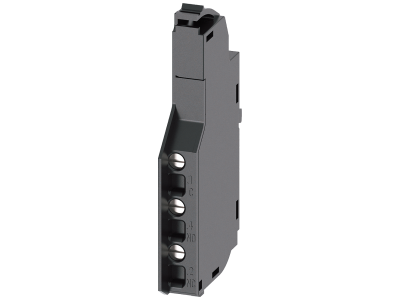

Łączniki pomocnicze zestyki przełączne typ HQ (7 mm) do 3VA4/5/6 | 3VA9978-0AA12 Siemens

Alternatywny kod produktu: 3VA99780AA12

Opis i Kluczowe Cechy

Łączniki pomocnicze zestyki przełączne typ HQ (7 mm) o symbolu 3VA9978-0AA12 to wysokiej jakości akcesoria dedykowane do współpracy z wyłącznikami kompaktowymi serii 3VA4, 3VA5 oraz 3VA6. Wyposażone w system kodowania barwnego i mechanicznego zapewniają błyskawiczny, bezbłędny montaż w kieszeniach wyposażenia dodatkowego wyłączników. Elastyczność zastosowań pozwala na budowę złożonych układów sterowania i sygnalizacji.

• Kodowanie barwne i mechaniczne: Eliminuje ryzyko błędnego montażu – każdy łącznik jest jednoznacznie identyfikowany kolorem i kształtem, co gwarantuje poprawność połączeń elektrycznych.
• Uniwersalność zastosowań: Kompatybilność z seriami 3VA4/5/6 umożliwia elastyczne projektowanie układów sterowania, sygnalizacji i zabezpieczeń w instalacjach przemysłowych.
• Precyzyjne styki przełączne: Gwarantują pewne połączenia i niską rezystancję przejścia, co przekłada się na niezawodność działania układu.
• Łatwy montaż w kieszeniach wyposażenia: System zatrzaskowy pozwala na szybką instalację bez konieczności stosowania dodatkowych narzędzi.
• Szeroka gama łączników pomocniczych: Oprócz zestyku przełącznego dostępne są także łączniki wyprzedzające, załączenia, sygnalizacji zwarcia oraz wyzwalacze pomocnicze.

Zgodność z Normami

Łączniki pomocnicze HQ spełniają wymagania norm międzynarodowych, w tym IEC 60947-5-1 oraz DIN EN 50019, dotyczących aparatury łączeniowej i sterowniczej. Produkt posiada deklarację zgodności CE.

Zastosowanie

Łączniki pomocnicze zestyki przełączne typ HQ znajdują zastosowanie w układach sterowania, sygnalizacji i zabezpieczeń w instalacjach przemysłowych, budynkach użyteczności publicznej oraz w energetyce.

• Dodatkowe styki sygnalizacyjne w układach napędowych – informacja o stanie pracy silnika lub stycznika.
• Zestawienie obwodów sterowniczych w rozdzielnicach niskiego napięcia – budowa układów blokady i blokady wzajemnej.
• Sygnałizacja awarii w systemach automatyki – np. zadziałanie wyłącznika zwarciowego.
• Elastyczne projektowanie układów sterowania maszyn przemysłowych – możliwość rozbudowy funkcjonalności w miarę potrzeb.

Wskazówki Montażowe

Montaż łączników pomocniczych powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie. Przed instalacją należy upewnić się, że kieszeń wyposażenia dodatkowego w wyłączniku kompaktowym jest wolna i odpowiednio przygotowana. Łącznik wprowadzić w gniazdo kieszeni, docisnąć do momentu wyraźnego zatrzaśnięcia – nie stosować nadmiernej siły. Po montażu sprawdzić poprawność połączeń i funkcjonowanie styku za pomocą odpowiedniego testeru. W przypadku budowy układów sterowania należy stosować się do schematu elektrycznego oraz dokumentacji technicznej wyłącznika kompaktowego.

FAQ

• Czy łączniki HQ są kompatybilne z innymi seriami wyłączników kompaktowych? Tak, łączniki pomocnicze typ HQ zostały zaprojektowane do współpracy z seriami 3VA4, 3VA5 oraz 3VA6 wyłączników kompaktowych, co zapewnia elastyczność w projektowaniu układów.
• Jaki jest maksymalny prąd łączeniowy zestyków? Maksymalny prąd łączeniowy nie został określony w dostępnych danych produktu. Sprawdź kartę katalogową wyłącznika kompaktowego 3VA lub dokumentację techniczną łącznika pomocniczego.
• Czy łącznik wymaga dodatkowego zabezpieczenia? Łączniki pomocnicze nie posiadają własnych zabezpieczeń – ich ochrona jest zapewniona przez system zabezpieczeń wyłącznika kompaktowego, w którym są montowane.
