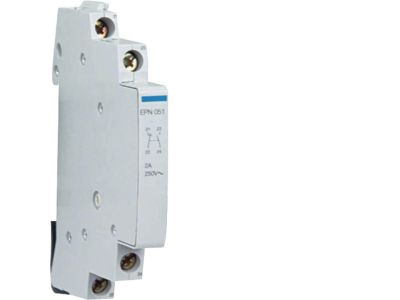

Łącznik pomocniczy 1NO+1NC 2A do przekaźników bistabilnych 24-230VAC | EPN051 Hager

Opis i Kluczowe Cechy

Łącznik pomocniczy EPN051 z zestykami 1NO+1NC przeznaczony jest do współpracy z przekaźnikami bistabilnymi o napięciu zasilania 24–230 V AC. Jako styk bezpotencjałowy zmienia swoje położenie wraz ze stanem styków głównych przekaźnika, co umożliwia niezawodne przekazywanie informacji o aktualnym trybie pracy. Prąd znamionowy 2A gwarantuje bezpieczną pracę w obwodach sterowania i sygnalizacji. Kompaktowa konstrukcja pozwala na łatwą integrację w rozdzielnicach modułowych.

• Styki 1NO+1NC: Uniwersalny zestaw umożliwia zarówno zwieranie, jak i rozwieranie obwodu, co daje elastyczność w konfiguracji układów sterowania i sygnalizacji.
• Prąd znamionowy 2A: Zapewnia bezpieczne przewodzenie sygnałów sterowniczych bez ryzyka przegrzania styków, odpowiedni do większości aplikacji automatyki.
• Bezpotencjałowość styków: Izolacja galwaniczna pozwala na stosowanie łącznika w obwodach o różnych napięciach (zgodnie z parametrami styków), bez ryzyka zakłóceń między układem sterowania a obwodem sygnalizowanym.
• Kompatybilność z przekaźnikami bistabilnymi 24–230 V AC: Dedukowane rozwiązanie do monitorowania stanu przekaźników w systemach automatyki budynkowej i sterowania oświetleniem.
• Łatwy montaż na szynie TH35: Standardowa obudowa modułowa umożliwia szybki i pewny montaż w rozdzielnicach, zgodny z praktyką instalacyjną.

Zgodność z Normami

Łącznik pomocniczy EPN051 został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz spełnia wymogi certyfikacji CE. Montaż i użytkowanie zgodnie z dokumentacją producenta gwarantują bezpieczną i niezawodną pracę w instalacjach niskiego napięcia.

Zastosowanie

Łącznik pomocniczy EPN051 znajduje zastosowanie wszędzie tam, gdzie wymagana jest sygnalizacja stanu pracy urządzeń elektrycznych oraz przekazywanie sygnałów do układów sterowania. Sprawdza się szczególnie w systemach automatyki budynkowej i przemysłowej.

• Sygnalizacja stanu załączenia/wyłączenia przekaźników bistabilnych w układach sterowania oświetleniem.
• Dostarczanie informacji zwrotnej do sterowników PLC lub systemów BMS o położeniu styków głównych.
• Blokada krzyżowa (przeciwzwarciowa) w rozdzielnicach – jako element potwierdzający stan łącznika głównego.
• Wspomaganie układów automatyki poprzez przekazywanie impulsów sterowniczych do styczników lub innych przekaźników.

Wskazówki Montażowe

Montaż łącznika EPN051 może być wykonywany wyłącznie przez wykwalifikowany personel elektryczny z uprawnieniami SEP, z zachowaniem bezwzględnego odłączenia napięcia przed przystąpieniem do prac. Urządzenie montuje się na szynie montażowej TH35 zgodnie z obowiązującymi normami. Przekrój przewodów należy dobrać do prądu obciążenia (zalecany przekrój min. 0,75 mm², max. 2,5 mm²). Moment dokręcania zacisków – zgodnie z danymi podanymi w dokumentacji producenta. Po zakończeniu instalacji sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Czy łącznik pomocniczy EPN051 jest podświetlany? Nie, łącznik nie posiada podświetlenia LED ani innego elementu sygnalizacji wizualnej. Jego funkcją jest jedynie zmiana stanu elektrycznego styków (zwarcie/rozwarcie) w odpowiedzi na stan przekaźnika bistabilnego.
• Jaki jest stopień ochrony IP tego łącznika? Producent nie podaje konkretnego stopnia ochrony dla modelu EPN051. Zazwyczaj aparatura modułowa montowana w rozdzielnicach wewnątrz budynków posiada stopień ochrony IP20, co oznacza ochronę przed dotykiem palcem i ciałami stałymi >12 mm, ale bez odporności na wilgoć. Montaż w puszce lub rozdzielnicy jest wymagany.

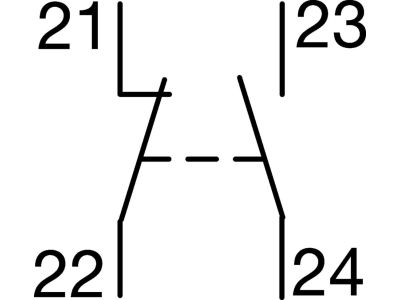

• Jak działa styk 1NO+1NC – czy mogę go użyć jednocześnie do zwierania i rozwierania innego obwodu? Tak, zestaw składa się z jednego styku normalnie otwartego (NO) i jednego normalnie zamkniętego (NC). Przy zmianie stanu przekaźnika bistabilnego oba styki przełączają się jednocześnie: NO zostaje zwarty, NC zostaje rozwarty lub odwrotnie. Umożliwia to jednoczesną sygnalizację dwóch różnych stanów, np. załączenia i wyłączenia.
