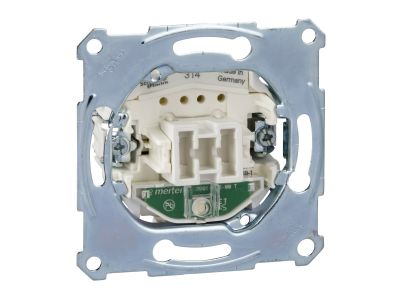

Łącznik pojedynczy 10A 250V IP20 z podświetleniem, Merten | MTN3131-0000 Schneider Electric

Opis i Kluczowe Cechy

Łącznik pojedynczy Merten (symbol MTN3131-0000) to bistabilny przełącznik przeznaczony do załączania i wyłączania obwodów oświetleniowych. Dzięki prądowi znamionowemu 10 A i napięciu 250 V AC zapewnia bezpieczną pracę w typowych instalacjach domowych i biurowych. Stopień ochrony IP20 gwarantuje bezpieczne użytkowanie w suchych pomieszczeniach wewnętrznych, a wbudowane podświetlenie ułatwia lokalizację łącznika w ciemności. Mechanizm samozatrzaskowy utrzymuje wybrany stan bez konieczności ciągłego naciskania.

• Prąd znamionowy 10 A: umożliwia sterowanie obwodami o znacznym obciążeniu bez ryzyka przegrzania styków.
• Napięcie znamionowe 250 V: kompatybilność z standardową instalacją elektryczną 230 V z odpowiednim zapasem napięcia.
• Stopień ochrony IP20: bezpieczny montaż w pomieszczeniach suchych, chroni przed dostępem do części czynnych.
• Wbudowane podświetlenie: ułatwia lokalizację łącznika po ciemku, zwiększa komfort użytkowania.
• Mechanizm bistabilny (przełącznik): po naciśnięciu zmienia stan i utrzymuje go do kolejnego naciśnięcia – idealny do sterowania oświetleniem.

Zgodność z Normami

Łącznik Merten został zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa oraz standardami DIN. Posiada certyfikację CE, potwierdzającą zgodność z obowiązującymi dyrektywami. Stosowanie w instalacjach wykonanych zgodnie z przepisami zapewnia niezawodną i bezpieczną pracę urządzenia.

Zastosowanie

Łącznik pojedynczy jest podstawowym elementem instalacji elektrycznej do zmiany stanu obwodu. Sprawdza się w następujących zastosowaniach:

• Sterowanie oświetleniem w domach, biurach, hotelach i obiektach użyteczności publicznej.
• Załączanie i wyłączanie wentylatorów, rolet sterowanych elektrycznie oraz innych odbiorników jednofazowych.
• Element systemów automatyki budynkowej – jako ręczny przełącznik do nadrzędnego sterowania.
• Zastosowanie w ciągach komunikacyjnych, korytarzach i schodach, gdzie podświetlany łącznik ułatwia orientację.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik przeznaczony jest do montażu w standardowej puszce podtynkowej. Przekrój przewodów dobierz zgodnie z prądem obciążenia (min. 1,5 mm² przy 10 A). Zaciski dokręć zalecanym momentem określonym w dokumentacji producenta. Po zakończeniu montażu sprawdź działanie mechanizmu oraz podświetlenia.

FAQ

• Czy podświetlenie działa niezależnie od stanu łącznika? Tak, podświetlenie jest aktywne zarówno przy włączonym, jak i wyłączonym obwodzie, co ułatwia lokalizację łącznika w ciemności.
• Jaki stopień ochrony ma ten łącznik? Łącznik posiada stopień ochrony IP20 – przeznaczony do montażu w suchych pomieszczeniach wewnętrznych, bez narażenia na wilgoć lub pył.
• Czy łącznik jest monostabilny (przycisk) czy bistabilny (przełącznik)? To łącznik bistabilny – po naciśnięciu zmienia stan i utrzymuje go do kolejnego naciśnięcia. Działa jak typowy wyłącznik ścienny, a nie jak dzwonek.
