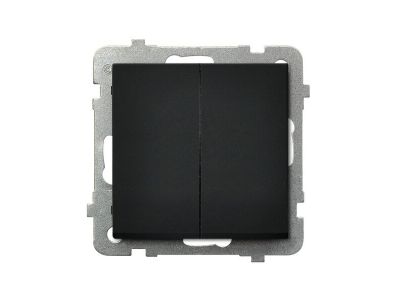

Łącznik podwójny schodowy 16AX, zaciski bezgwintowe, czarny matowy, Sonata | ŁP-10R/m/33 Ospel

Opis i Kluczowe Cechy

Łącznik podwójny schodowy z serii Sonata, oznaczony symbolem ŁP-10R/m/33, to zaawansowane rozwiązanie elektroinstalacyjne łączące nowoczesny design z wysoką funkcjonalnością. Produkt charakteryzuje się prądem znamionowym wynoszącym 16AX, co pozwala na bezpieczną współpracę z obciążeniami o charakterze indukcyjnym, takimi jak nowoczesne oświetlenie LED czy świetlówki energooszczędne. Wykończenie w kolorze czarny mat nadaje osprzętowi prestiżowy wygląd, idealnie wpisujący się w aktualne trendy architektoniczne.

• Zaciski bezgwintowe: Zastosowanie mechanizmu sprężynowego znacząco skraca czas montażu i gwarantuje stałą siłę docisku przewodu, co eliminuje ryzyko poluzowania się styku w wyniku drgań lub zmian temperatury.
• Prąd znamionowy 16AX: Podwyższona obciążalność prądowa zapewnia długowieczność mechanizmu nawet przy częstym przełączaniu obciążeń o wysokim prądzie rozruchowym.
• Modułowa konstrukcja: Produkt sprzedawany jest jako moduł, co pozwala na swobodną konfigurację w ramkach wielokrotnych serii Sonata.
• Wysoka jakość materiałów: Wykorzystanie trwałych tworzyw sztucznych odpornych na zarysowania zapewnia estetyczny wygląd przez wiele lat eksploatacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 definiuje przeznaczenie łącznika do pracy wewnątrz budynków, w suchych pomieszczeniach, zapewniając ochronę przed dostępem do części niebezpiecznych palcem.

Zastosowanie

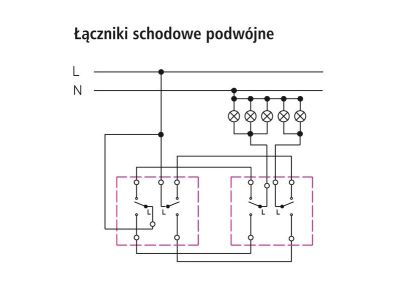

Łącznik podwójny schodowy znajduje szerokie zastosowanie w rozbudowanych systemach sterowania oświetleniem. Umożliwia on niezależne sterowanie dwoma oddzielnymi obwodami oświetleniowymi z dwóch różnych punktów (np. na dole i na górze klatki schodowej lub na końcach długiego korytarza). Jest to rozwiązanie dedykowane do:

• Klatek schodowych w budownictwie wielorodzinnym i jednorodzinnym.
• Długich ciągów komunikacyjnych i korytarzy biurowych.
• Przestronnych salonów, gdzie wymagane jest sterowanie oświetleniem głównym i dekoracyjnym z kilku miejsc.
• Nowoczesnych wnętrz komercyjnych, gdzie estetyka czarnego matu podkreśla charakter marki.

Wskazówki Montażowe

Montaż łącznika ŁP-10R/m/33 powinien być przeprowadzony przez wykwalifikowanego elektryka. Mechanizm przeznaczony jest do montażu w standardowych puszkach podtynkowych o średnicy 60 mm przy użyciu pazurków lub wkrętów montażowych. Dzięki zastosowaniu zacisków bezgwintowych, przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość i wsunąć bezpośrednio w otwory zaciskowe. Przed montażem końcowym w ramce należy upewnić się, że przewody są ułożone w sposób nieutrudniający osadzenia mechanizmu w puszce. Produkt wymaga dokupienia ramki zewnętrznej z serii Sonata.

FAQ

• Czy ten łącznik może pracować jako zwykły łącznik świecznikowy? Tak, łącznik schodowy podwójny może pełnić funkcję łącznika świecznikowego (podwójnego jednobiegunowego), jeśli zostanie podłączony tylko do jednego punktu sterowania, jednak jego głównym przeznaczeniem jest praca w układzie schodowym.
• Czy czarny mat jest odporny na odciski palców? Powierzchnia serii Sonata w kolorze czarny mat została zaprojektowana tak, aby minimalizować widoczność zabrudzeń, jednak zaleca się regularne czyszczenie miękką ściereczką bez użycia agresywnych detergentów.
• Jakie przewody najlepiej stosować do zacisków bezgwintowych? Najlepszą stabilność połączenia uzyskuje się przy zastosowaniu przewodów typu drut (DY). W przypadku stosowania linek (LY) zaleca się użycie tulejek zaciskowych.
