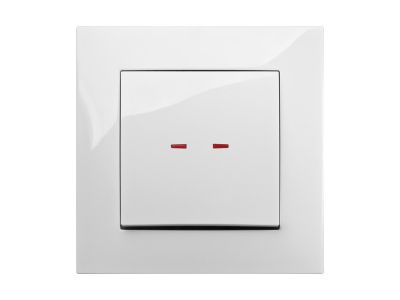

Łącznik p/t schodowy z podświetleniem, bez ramki, IP20, biały, Carla | 1725-10 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Łącznik schodowy z podświetleniem, serii Carla (symbol 1725-10), to element osprzętu podtynkowego przeznaczony do instalacji mieszkaniowych. Produkt oferowany bez ramki, w kolorze białym, łączy funkcjonalność sterowania oświetleniem z dwóch niezależnych punktów z wygodą montażu dzięki zastosowaniu szybkozłączek. Stopień ochrony IP20 zapewnia bezpieczne użytkowanie w suchych pomieszczeniach wewnętrznych.

• Podświetlenie: Ułatwia lokalizację łącznika w ciemności, zwiększając komfort i bezpieczeństwo użytkowania.
• Mechanizm z szybkozłączami: Skraca czas instalacji i eliminuje konieczność dokręcania śrub – wystarczy wsunąć przewód.
• Funkcja schodowa: Umożliwia załączanie i wyłączanie jednego obwodu oświetleniowego z dwóch różnych miejsc (np. na górze i dole schodów).
• Stopień ochrony IP20: Gwarantuje odporność na dostęp do części pod napięciem palcem oraz na wniknięcie ciał stałych o średnicy powyżej 12,5 mm – odpowiedni do montażu w suchych pomieszczeniach.
• Seria Carla: Uniwersalne ramki (pion/poziom) oraz szeroki wybór gniazd i ramek, w tym szklanych – umożliwia spójną aranżację w całym mieszkaniu.

Zgodność z Normami

Łącznik został zaprojektowany zgodnie z wymogami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Jako wyrób elektroinstalacyjny do użytku wewnętrznego spełnia standardy DIN w zakresie montażu podtynkowego. Przed instalacją należy upewnić się, że produkt jest właściwie dobrany do parametrów obwodu (napięcie, prąd) zgodnie z dokumentacją producenta.

Zastosowanie

Łącznik schodowy z serii Carla znajduje zastosowanie przede wszystkim w instalacjach mieszkaniowych i biurowych, gdzie wymagane jest wygodne sterowanie oświetleniem z dwóch punktów.

• Sterowanie oświetleniem na klatkach schodowych – włączanie i wyłączanie światła z dołu i z góry schodów.
• Korytarze i długie przejścia – możliwość załączenia światła z jednego końca i wyłączenia z drugiego.
• Wielopunktowe sterowanie w salonach z przejściem do przedpokoju – jako element łącznika schodowego w układzie krzyżowym.
• Modernizacja i wymiana starego osprzętu w mieszkaniach – szybkozłącza ułatwiają prace remontowe.

Wskazówki Montażowe

Montaż łącznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Łącznik przeznaczony jest do montażu podtynkowego w puszce instalacyjnej. Przewody łączyć za pomocą szybkozłączek zgodnie z opisem na obudowie – nie wymaga to dokręcania śrub. Przekrój przewodów należy dobrać do obciążenia obwodu i zgodnie z obowiązującymi normami. Po zakończeniu montażu założyć ramkę (zgodną z serią Carla) i przykręcić łącznik. Nie przekraczać dopuszczalnych parametrów znamionowych podanych na etykiecie produktu.

FAQ

• Czy łącznik ma podświetlenie LED? Tak, łącznik wyposażony jest w podświetlenie (najczęściej neonowe lub LED – szczegóły w karcie produktu). Podświetlenie świeci w stanie wyłączenia odbiornika, ułatwiając jego lokalizację w ciemności.
• Jaki stopień ochrony ma ten łącznik? Produkt posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych (ochrona palcem) oraz przed ciałami stałymi >12,5 mm. Nie jest odporny na wilgoć – przeznaczony wyłącznie do suchych pomieszczeń wewnętrznych.
• Czy do tego łącznika potrzebuję dodatkowej ramki? Tak, łącznik dostarczany jest bez ramki. Należy kupić ramkę z serii Carla, dostępną w wariantach od pojedynczej do pięciokrotnej (w tym ramki szklane). Uchwyt ramki jest uniwersalny – umożliwia montaż w orientacji pionowej i poziomej.
