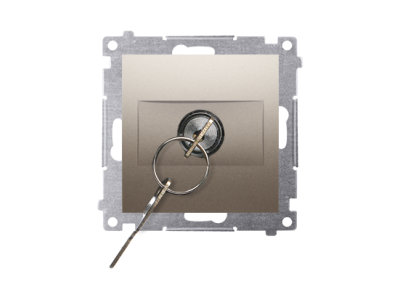

Łącznik na kluczyk roletowy chwilowy przycisk (moduł) 3 poz.„I-0-II" 2 styki N/O 5A, 250V, złoty | DPZK.01/44 Kontakt Simon

Alternatywny kod produktu: WMDL-0K04Px-044

Opis i Kluczowe Cechy

Łącznik na kluczyk roletowy DPZK.01/44 to chwilowy przycisk modułowy przeznaczony do sterowania napędami rolet, bram i żaluzji. Urządzenie oferuje 3 pozycje przełącznika (I-0-II) z możliwością wyjęcia klucza w każdej pozycji, co zwiększa bezpieczeństwo i kontrolę dostępu. Wyposażony w 2 styki normalnie otwarte (NO) o prądzie znamionowym 5 A i napięciu 250 V AC, zapewnia niezawodną pracę w standardowych obwodach sterowniczych.

• Styki NO 5 A / 250 V AC: Zapewniają bezpieczne przełączanie obciążeń w obwodach sterowania roletami i bramami bez ryzyka przeciążenia styków.
• 3 pozycje I-0-II: Umożliwiają włączanie, wyłączanie oraz zmianę kierunku pracy napędu, a pozycja środkowa „0" gwarantuje całkowite wyłączenie.
• Możliwość wyjęcia klucza w każdej pozycji: Zwiększa bezpieczeństwo przeciwpożarowe i dostępowe – klucz można zabrać przy pracującej roletach lub w stanie wyłączenia.
• Styki pozłacane (złote): Gwarantują niską rezystancję styku i odporność na korozję, co przekłada się na długą żywotność w wilgotnym środowisku.
• Tryb chwilowy (impulsowy): Przeznaczony do współpracy z centralami sterującymi, stycznikami i przekaźnikami – po puszczeniu klucza styki wracają do stanu spoczynku.

Zgodność z Normami

Produkt zaprojektowany zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada certyfikat CE. Spełnia standardy obowiązujące dla łączników sterowniczych stosowanych w instalacjach elektrycznych niskiego napięcia.

Zastosowanie

Łącznik kluczykowy DPZK.01/44 znajduje zastosowanie wszędzie tam, gdzie wymagane jest autoryzowane sterowanie napędami oraz ochrona przed przypadkowym uruchomieniem. Idealnie sprawdza się w:

• Sterowanie roletami zewnętrznymi i wewnętrznymi w budynkach użyteczności publicznej, hotelach i biurach.
• Obsługa bram garażowych, przemysłowych i wjazdowych z możliwością zablokowania klucza.
• Automatyka budynkowa – impulsowe wyzwalanie styczników i przekaźników w szafach sterowniczych.
• Systemy sygnalizacji i przywoławcze (np. w recepcji) wymagające chwilowego załączenia obwodu.

Wskazówki Montażowe

Montaż łącznika na kluczyk powinien być wykonany przez personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN) w rozdzielnicy modułowej. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Dobierz przekrój przewodów odpowiednio do prądu obciążenia (min. 1,5 mm² przy 5 A). Momenty dokręcania zacisków stosuj zgodnie z dokumentacją producenta, aby uniknąć luzów i przegrzewania.

FAQ

• Czy klucz można wyjąć w każdej pozycji przełącznika? Tak, konstrukcja łącznika DPZK.01/44 umożliwia wyjęcie klucza we wszystkich trzech położeniach: I, 0 oraz II.
• Czy styki są podświetlane? Produkt nie posiada wbudowanego podświetlenia LED. Sygnalizacja stanu musi być zapewniona przez dodatkowe elementy w obwodzie (np. lampki kontrolne w centrali sterującej).
• Jaki jest stopień ochrony obudowy? Producent nie podaje klasy IP. W standardzie aparatura modułowa do rozdzielnic ma IP20, jednak zalecamy montaż w szczelnej szafce sterowniczej w warunkach zwiększonej wilgotności.
