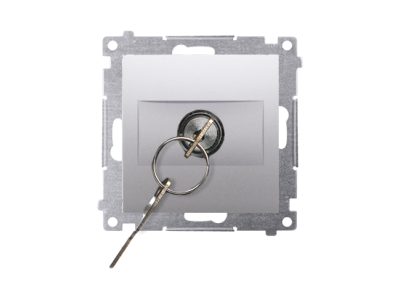

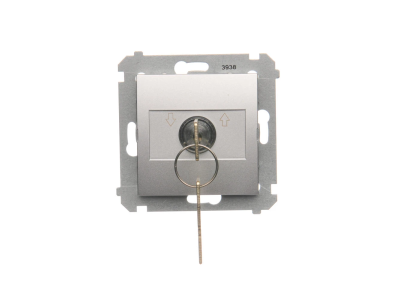

Łącznik na kluczyk roletowy chwilowy przycisk (moduł) 3 poz.„I-0-II" 2 styki N/O 5A, 250V, srebrny | DPZK.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-0K04Px-043

Opis i Kluczowe Cechy

Łącznik na kluczyk roletowy w wykonaniu modułowym – chwilowy przycisk z trzema pozycjami (I-0-II) i dwoma stykami normalnie otwartymi (N/O). Prąd znamionowy 5A i napięcie 250V zapewniają bezpieczną pracę w obwodach sterowania roletami, markizami i żaluzjami. Produkt oznaczony symbolem DPZK.01/43, w estetycznym srebrnym wykończeniu.

• 2 styki N/O (normalnie otwarte): Umożliwiają sterowanie dwoma kierunkami ruchu (góra/dół) – jeden styk dla podnoszenia, drugi dla opuszczania.
• Chwilowy tryb pracy: Po zwolnieniu kluczyka styki powracają do pozycji neutralnej (0), co zwiększa bezpieczeństwo i zapobiega przypadkowemu pozostawieniu w stanie załączenia.
• Możliwość wyjęcia klucza w każdej pozycji (I, 0, II): Pozwala na zablokowanie sterowania – klucz można wyjąć nawet przy załączonym obwodzie, co ułatwia kontrolę dostępu do instalacji.
• Prąd znamionowy 5A / napięcie 250V AC: Parametry dopasowane do standardowych obwodów sterowania silnikami roletowymi, zapewniając niezawodne przełączanie bez ryzyka przeciążenia styków.
• Kompaktowa konstrukcja modułowa: Łatwy montaż na szynie TH35 (DIN) w rozdzielnicach i szafkach sterowniczych, oszczędność miejsca w rozdzielni.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Przeznaczony do stosowania w instalacjach niskiego napięcia zgodnie z wymaganiami dyrektyw Unii Europejskiej.

Zastosowanie

Łącznik na kluczyk znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne i jednoznaczne sterowanie urządzeniami roletowymi w trybie chwilowym.

• Sterowanie roletami wewnętrznymi i zewnętrznymi w budynkach mieszkalnych i biurowych.
• Obsługa markiz, żaluzji i bram roletowych w obiektach komercyjnych.
• Sterowanie impulsowe do styczników lub przekaźników w układach automatyki budynkowej.
• Zastosowania w systemach kontroli dostępu – wyjęcie klucza uniemożliwia nieautoryzowane użycie.

Wskazówki Montażowe

Montaż urządzenia może być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Produkt przeznaczony jest do montażu na szynie TH35 (DIN) w rozdzielnicy. Przekroje przewodów należy dobierać zgodnie z obciążeniem prądowym (maks. 5A) oraz obowiązującymi normami. Momenty dokręcania śrub zacisków stosować według dokumentacji producenta.

FAQ

• Czy łącznik jest podświetlany? Nie, produkt nie posiada wbudowanego podświetlenia. Kontrolę stanu załączenia zapewnia mechaniczne położenie kluczyka.
• Jaki jest stopień ochrony? Produkt przeznaczony do montażu w rozdzielnicy – typowy stopień ochrony dla aparatury modułowej to IP20 (ochrona przed ciałami stałymi o średnicy powyżej 12 mm). Brak dodatkowych uszczelnień – nie stosować w wilgotnych pomieszczeniach bez obudowy.
• Czy styki są chwilowe czy bistabilne? Styki pracują w trybie chwilowym (monostabilnym). Po zwolnieniu kluczyka automatycznie wracają do pozycji neutralnej (0), co zapobiega długotrwałemu załączeniu silnika.
