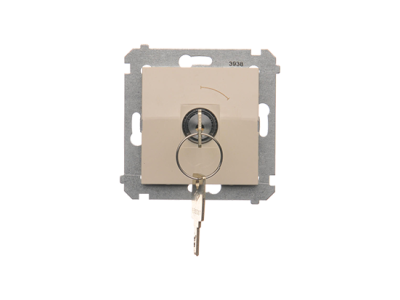

Łącznik na kluczyk chwilowy – przycisk (moduł) 2 pozycyjny „0-I” styk N/O, 5 A, 250V, kremowy | DP1K.01/41 Kontakt Simon

Alternatywny kod produktu: WMDL-0K01Px-041

Opis i Kluczowe Cechy

Łącznik na kluczyk chwilowy DP1K.01/41 to modułowy przycisk 2-pozycyjny (0-I) wyposażony w styk normalnie otwarty (N/O) o prądzie znamionowym 5 A i napięciu 250 V. Dzięki funkcji chwilowej – powrót do pozycji spoczynkowej po puszczeniu klucza – umożliwia precyzyjne impulsowe sterowanie odbiornikami. Możliwość wyjęcia klucza w każdej pozycji zwiększa bezpieczeństwo eksploatacji. Obudowa w kolorze kremowym sprawdza się w estetycznych instalacjach wewnętrznych.

• Styk N/O (normalnie otwarty): realizuje krótkie impulsy sterujące, idealne do załączania styczników, przekaźników lub wejść PLC.
• Prąd znamionowy 5 A / napięcie 250 V: bezpieczna praca w obwodach sterowania niskiego napięcia, bez ryzyka przegrzania styków.
• Funkcja chwilowa (chwilowy powrót do 0): zapobiega przypadkowemu pozostawieniu obwodu w stanie załączenia – zwiększa bezpieczeństwo.
• Możliwość wyjęcia klucza w każdej pozycji (I lub 0): ułatwia blokadę dostępu do sterowania (np. w serwisie) i zapewnia jednoznaczny stan wizualny.
• Modułowa konstrukcja: dedykowana do montażu na szynie TH35 (DIN) w rozdzielnicach natynkowych i podtynkowych.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Zaprojektowany zgodnie z powszechnie obowiązującymi standardami dla aparatury modułowej w instalacjach niskiego napięcia.

Zastosowanie

Łącznik na kluczyk chwilowy DP1K.01/41 znajduje zastosowanie wszędzie tam, gdzie wymagane jest sterowanie impulsowe z możliwością mechanicznego blokowania kluczykiem. Sprawdza się zarówno w prostych obwodach, jak i w systemach automatyki budynkowej.

• Sterowanie impulsowe stycznikami i przekaźnikami w szafach sterowniczych.
• Podawanie krótkich sygnałów sterujących do wejść PLC lub modułów automatyki.
• Sygnalizacja wywoławcza (dzwonki, przywołanie) w obiektach użyteczności publicznej.
• Blokada dostępu do funkcji serwisowych – wyjęcie klucza uniemożliwia przypadkowe załączenie.

Wskazówki Montażowe

Montaż powinien być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP do pracy przy urządzeniach elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Dokręcaj śruby zacisków momentem zgodnym z dokumentacją producenta. Przekrój przewodów dobierz do prądu znamionowego 5 A (zalecane min. 1,5 mm² Cu).

FAQ

• Czy łącznik jest podświetlany? Produkt nie posiada podświetlenia LED. Stan załączenia można odczytać po pozycji kluczyka (0 lub I).
• Jaki stopień ochrony ma ten łącznik? Producent nie podaje konkretnego IP. W standardowych warunkach rozdzielnicy wewnętrznej aparatura modułowa ma zazwyczaj IP20 (ochrona przed ciałami stałymi >12 mm).
• Czy styk jest chwilowy czy podtrzymany? Styk jest normalnie otwarty (N/O) i pracuje w trybie chwilowym – po zwolnieniu kluczyka wraca automatycznie do pozycji 0.
