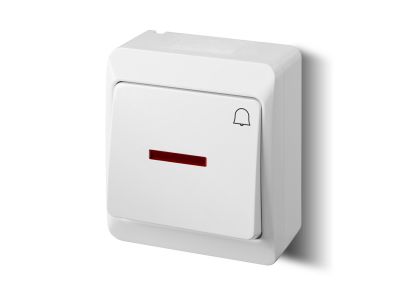

Łącznik n/t zwierny "dzwonek" z podświetleniem IP44, biały, Hermes | 0347-02 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

Łącznik natynkowy zwierny „dzwonek” z podświetleniem Hermes (symbol 0347-02) produkcji ELEKTRO-PLAST Nasielsk to element serii osprzętu hermetycznego IP44, zaprojektowany do pracy w utrudnionych warunkach środowiskowych. Dzięki prądowi znamionowemu 10 A i napięciu 250 V zapewnia bezpieczne sterowanie sygnalizacją oraz obwodami dzwonkowymi. Kompaktowe wymiary 65 x 75 x 46 mm ułatwiają montaż w standardowych puszkach natynkowych, a klasa ochronności IP44 gwarantuje odporność na wilgoć i pył.

• 10 A / 250 V: Parametry styków umożliwiają bezawaryjną pracę w obwodach dzwonkowych i sygnalizacyjnych przy standardowym napięciu sieciowym.
• Stopień ochrony IP44: Chroni wnętrze przed bryzgami wody i pyłem – idealne do garaży, pralni, magazynów i zastosowań zewnętrznych w osłonie.
• Styk zwierny (NO): Normalnie otwarty, zwierany po naciśnięciu – dedykowany do impulsowego sterowania dzwonkami, brzęczykami lub sygnalizatorami.
• Zaciski gwintowane: Ułatwiają pewne i trwałe podłączenie przewodów o odpowiednim przekroju, bez ryzyka obluzowania w warunkach wibracji.
• Wbudowane podświetlenie: Umożliwia łatwą lokalizację łącznika w słabo oświetlonych pomieszczeniach oraz sygnalizuje obecność napięcia (pod warunkiem prawidłowego montażu w obwodzie).

Zgodność z Normami

Łącznik spełnia wymagania normy PN-EN-60669-1:2006 dotyczącej łączników do instalacji stałych. Posiada certyfikat CE, potwierdzający zgodność z europejskimi dyrektywami w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Hermes IP44 to uniwersalne rozwiązanie do obiektów, gdzie standardowy osprzęt narażony jest na działanie wilgoci, kurzu lub zmian temperatury. Łącznik sprawdza się zarówno w instalacjach mieszkaniowych, jak i komercyjnych.

• Sterowanie dzwonkami i brzęczykami w domach, bramach wjazdowych i budynkach wielorodzinnych.
• Impulsowa sygnalizacja w magazynach, halach przemysłowych i warsztatach (np. wzywania osoby, ostrzeganie).
• Zastosowanie w pralniach, kotłowniach i pomieszczeniach technicznych z podwyższoną wilgotnością.
• Zewnętrzne punkty sterowania w strefach zadaszonych (werandy, wiaty, tarasy) – jako łącznik natynkowy IP44.

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP, po całkowitym odłączeniu napięcia w obwodzie. Łącznik przeznaczony jest do montażu natynkowego na ścianie (puszka IP44 w zestawie lub inna zgodna z wymiarami). Przekrój przewodów należy dobrać zgodnie z obciążalnością prądową i wymaganiami instalacji – zalecany przekrój do 2,5 mm² w przypadku zacisków gwintowanych. Moment dokręcania śrub zacisków oraz elementów mocujących – zgodnie z dokumentacją producenta. Po zamontowaniu należy sprawdzić szczelność obudowy (uszczelka w zestawie) oraz działanie podświetlenia. Przed pierwszym użyciem upewnij się, że zasilanie jest wyłączone.

FAQ

• Czy podświetlenie działa przy rozwartym styku? Produkt wyposażono w podświetlenie, które świeci się, gdy styk jest rozwarty (obwód dzwonkowy nieaktywny), co ułatwia lokalizację łącznika w ciemności. Dokładny schemat podłączenia podany jest w instrukcji producenta.
• Jaki jest stopień ochrony tego łącznika? IP44 – ochrona przed bryzgami wody z każdego kierunku oraz przed wnikaniem ciał stałych o średnicy powyżej 1 mm. Montaż zewnętrzny wymaga dodatkowej osłony przed bezpośrednim deszczem (zalecana daszek lub wnęka).
• Jaki tryb pracy ma styk? Styk jest zwierny (normalnie otwarty, NO). Po naciśnięciu przycisku łączy obwód, po zwolnieniu wraca do położenia wyjściowego. Łącznik przeznaczony jest do sterowania impulsowego (dzwonki, sygnalizatory).
