Łącznik n/t krzyżowy z podświetleniem, IP44, biały, Hermes | 0348-02 Elektro-Plast Nasielsk

Opis i Kluczowe Cechy

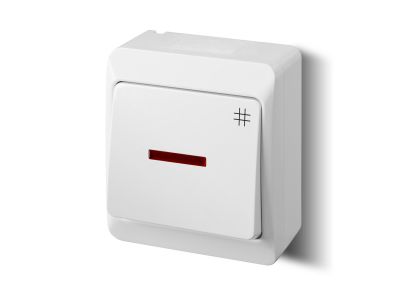

Łącznik natynkowy krzyżowy Hermes (symbol 0348-02) to komponent przeznaczony do sterowania obwodami oświetleniowymi w układzie schodowym i krzyżowym. Wyposażony w podświetlenie LED z możliwością wymiany diody, charakteryzuje się prądem znamionowym 10AX przy napięciu 250 V AC oraz stopniem ochrony IP44, co pozwala na bezpieczną pracę w środowiskach wilgotnych. Wykonany w kolorze białym, o wymiarach 65 × 75 × 46 mm.

• Prąd znamionowy 10AX / napięcie 250 V AC: gwarantuje niezawodną pracę w obwodach oświetleniowych o podwyższonym prądzie rozruchowym (np. żarówki, halogeny), bez ryzyka przegrzania styków.
• Stopień ochrony IP44: zapewnia odporność na bryzgi wody i wnikanie ciał stałych o średnicy ≥1 mm, umożliwiając montaż w pralniach, halach garażowych, magazynach, pomieszczeniach gastronomicznych oraz na zewnątrz (pod zadaszeniem).
• Podświetlenie LED z możliwością wymiany diody: ułatwia lokalizację łącznika w ciemności; w razie przepalenia diodę można wymienić bez demontażu całego łącznika.
• Konstrukcja natynkowa: szybki montaż bez kucia ścian – idealna w adaptacjach istniejących instalacji i na powierzchniach, gdzie nie przewidziano puszek podtynkowych.
• Kolor biały (obudowa hermetyczna): estetyczny wygląd pasujący do większości wnętrz, a jednocześnie łatwy w czyszczeniu i odporny na wilgoć.

Zgodność z Normami

Łącznik spełnia wymagania normy PN-EN 60669-1:2006/A2:2008 i posiada certyfikat CE. Gwarantuje to bezpieczeństwo użytkowania oraz zgodność z europejskimi przepisami dla łączników instalacyjnych.

Zastosowanie

Dzięki stopniowi ochrony IP44 oraz konstrukcji natynkowej łącznik krzyżowy Hermes sprawdza się w miejscach narażonych na wilgoć i zabrudzenia. Umożliwia sterowanie jednym źródłem światła z trzech lub więcej punktów (w połączeniu z łącznikami schodowymi).

• Hale garażowe, warsztaty – sterowanie oświetleniem ogólnym i lokalnym.
• Pralnie, suszarnie, pomieszczenia gospodarcze – odporność na wilgoć i opary.
• Magazyny i powierzchnie produkcyjne – łatwy montaż natynkowy na ścianach betonowych lub murowanych.
• Pomieszczenia gastronomiczne (kuchnie, zaplecze) – funkcjonalność w środowisku o podwyższonej wilgotności i zapyleniu.

Wskazówki Montażowe

Montaż i podłączenie łącznika może wykonywać wyłącznie osoba posiadająca uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód nie jest pod napięciem. Łącznik mocuje się na powierzchni ściany (montaż natynkowy) za pomocą dołączonych wkrętów lub kołków. Przekrój przewodów dobierz do prądu znamionowego obwodu (zalecany 1,5–2,5 mm² dla obciążeń oświetleniowych). Moment dokręcania śrub zacisków – zgodnie z instrukcją producenta (zwykle 0,5–0,8 Nm). Po montażu sprawdź poprawność działania i szczelność uszczelki IP44.

FAQ

• Czy łącznik jest podświetlany? Jak wymienić diodę? Tak, łącznik posiada podświetlenie LED. W razie przepalenia diodę można wymienić – producent przewidział możliwość jej demontażu (dioda wciskana w gniazdo) bez konieczności demontażu całego łącznika z instalacji.
• Jaki stopień ochrony IP ma ten łącznik? IP44 – oznacza ochronę przed wnikaniem stałych ciał o średnicy ≥1 mm oraz przed bryzgami wody ze wszystkich kierunków. Nadaje się do pomieszczeń wilgotnych i stref zewnętrznych (pod zadaszeniem).
• Do czego służy łącznik krzyżowy? Służy do sterowania jednym obwodem oświetleniowym z trzech lub więcej miejsc (łącznie z łącznikami schodowymi). W instalacji krzyżowej montuje się go pomiędzy dwoma łącznikami schodowymi.
