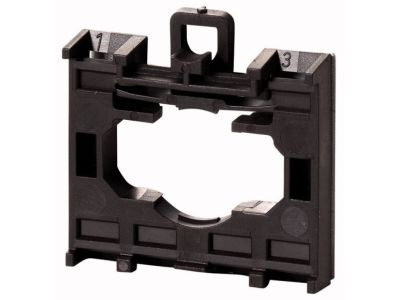

Łącznik mocujący do połączenia styków, M22-A4 RMQ-Titan | 279437 Eaton

Opis i Kluczowe Cechy

Łącznik mocujący M22-A4 z prestiżowej serii RMQ-Titan firmy EATON to kluczowy element konstrukcyjny przeznaczony do precyzyjnego i stabilnego łączenia elementów stykowych oraz diod LED z przyciskami i przełącznikami. Model M22-A4 charakteryzuje się możliwością montażu do czterech elementów stykowych, co pozwala na budowę zaawansowanych układów sterowania w ograniczonej przestrzeni panelu operatorskiego. Wykorzystanie wysokiej jakości materiałów zapewnia wyjątkową odporność na udary mechaniczne oraz wibracje, co jest krytyczne w środowiskach przemysłowych o dużym natężeniu pracy maszyn.

• Wysoki stopień ochrony: Konstrukcja wspiera szczelność na poziomie IP67 oraz IP69K, co gwarantuje niezawodność nawet w warunkach częstego mycia pod wysokim ciśnieniem.
• Trwałość mechaniczna: Odporność na ścieranie oraz zintegrowany układ połączeń ochronnych znacząco podnoszą bezpieczeństwo eksploatacji i dostępność instalacji.
• Modułowość: System RMQ-Titan pozwala na szybką konfigurację i łatwą rozbudowę paneli sterowniczych bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Łącznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, co zapewnia pełną kompatybilność z innymi komponentami automatyki przemysłowej. Posiada również certyfikaty dopuszczające do użytku na rynkach światowych, w tym znaki CE oraz UL/CSA, co jest niezbędne przy eksporcie gotowych maszyn i szaf sterowniczych.

Zastosowanie

Łącznik mocujący M22-A4 znajduje szerokie zastosowanie w budowie nowoczesnych interfejsów człowiek-maszyna (HMI). Jest idealnym rozwiązaniem dla:

• Tablic rozdzielczych i pulpitów sterowniczych: Gdzie wymagana jest wysoka gęstość upakowania elementów sterujących.
• Przemysłu spożywczego i farmaceutycznego: Dzięki odporności na stopień ochrony IP69K, element wytrzymuje agresywne procesy czyszczenia.
• Ciężkiego przemysłu maszynowego: Odporność na wibracje sprawia, że łącznik nie traci stabilności podczas pracy pras, kruszarek czy linii produkcyjnych.
• Systemów sygnalizacyjnych: Współpraca z elementami LED serii RMQ-Titan zapewnia doskonały kontrast i widoczność statusów nawet w pełnym świetle dziennym.

Wskazówki Montażowe

Montaż łącznika M22-A4 jest intuicyjny, jednak wymaga zachowania standardów technicznych dla zapewnienia pełnej ochrony IP. Łącznik należy zatrzasnąć na tylnej części napędu (przycisku lub przełącznika) zamontowanego w otworze o standardowej średnicy 22,5 mm. Elementy stykowe (M22-K...) oraz diody (M22-LED...) montuje się w gniazdach łącznika poprzez proste wciśnięcie, aż do usłyszenia charakterystycznego kliknięcia. Należy zwrócić uwagę na poprawne ułożenie uszczelek, aby zachować deklarowany stopień ochrony IP67/IP69K. Przy podłączaniu przewodów do styków zaleca się stosowanie tulejek zaciskowych dla zapewnienia trwałego kontaktu elektrycznego.

FAQ

• Czy łącznik M22-A4 pasuje do wszystkich przycisków serii RMQ-Titan? Tak, jest on kompatybilny ze standardowymi napędami serii M22, szczególnie tam, gdzie wymagane jest użycie większej liczby styków (do 4 sztuk).
• Jaka jest różnica między M22-A a M22-A4? Model M22-A4 posiada cztery miejsca montażowe dla elementów stykowych, podczas gdy standardowy M22-A posiada trzy.
• Czy produkt jest odporny na mycie chemiczne? Tak, dzięki wysokiemu stopniu ochrony IP69K i zastosowaniu odpornych tworzyw sztucznych, łącznik może pracować w środowiskach wymagających rygorystycznej higieny.
