Łącznik magnetyczny wlk. 25x33mm, 1N0+1NC, z przewodem dł. 3m LIYY 4x0,25QMM, (wymagany aktywator) | 3SE6605-3BA Siemens

Alternatywny kod produktu: 3SE66053BA

Opis i Kluczowe Cechy

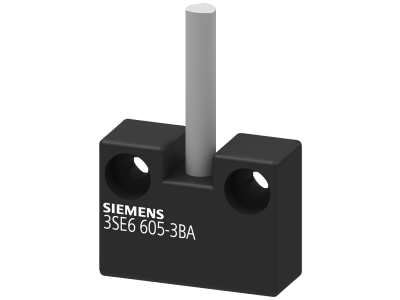

Łącznik magnetyczny Siemens 3SE6605-3BA to precyzyjny element automatyki przemysłowej i budynkowej, przeznaczony do bezkontaktowego wykrywania położenia przy użyciu zewnętrznego aktywatora (magnesu – nie wchodzi w skład zestawu). Wyróżnia się kompaktową obudową o wymiarach 25x33 mm oraz wyposażeniem w dwa styki (1NO + 1NC) w konfiguracji przełącznej, co umożliwia realizację różnorodnych funkcji sygnalizacji i sterowania. Długi przewód LIYY 4x0,25 mm² o długości 3 m ułatwia instalację nawet w trudno dostępnych miejscach.

• Zestyk 1NO + 1NC (przełączny): Umożliwia jednoczesne sygnalizowanie stanu otwarcia i zamknięcia obwodu, co daje elastyczność przy projektowaniu układów zabezpieczeń i kontroli dostępu.
• Wymiary obudowy 25x33 mm: Minimalne gabaryty pozwalają montować czujnik w wąskich przestrzeniach, oszczędzając miejsce w szafach sterowniczych lub na maszynach.
• Przewód w izolacji LIYY 4x0,25 mm² o długości 3 m: Odporność na zginanie i łatwość prowadzenia kabla zapewnia trwałość połączeń i skraca czas instalacji.
• Wymagany zewnętrzny aktywator (magnes) – brak w zestawie: Pozwala dostosować system do konkretnego zastosowania (np. magnes stały montowany na ruchomym elemencie).
• Konstrukcja magnetyczna: Bezkontaktowe przełączanie eliminuje zużycie mechaniczne styków, zwiększając żywotność i niezawodność w cyklach pracy przekraczających miliony operacji.

Zgodność z Normami

Łącznik magnetyczny Siemens 3SE6605-3BA został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada oznaczenie CE. Producent deklaruje zgodność z wymaganiami dotyczącymi kompatybilności elektromagnetycznej (EMC) oraz odporności na czynniki środowiskowe typowe dla aplikacji przemysłowych. Dokładne numery norm można znaleźć w karcie katalogowej produktu.

Zastosowanie

Łącznik magnetyczny sprawdza się wszędzie tam, gdzie konieczne jest bezdotykowe wykrywanie położenia elementów ruchomych. Dzięki wyjściu z dwoma stykami (NO/NC) może być używany zarówno do sygnalizacji, jak i sterowania w układach automatyki.

• Detekcja położenia drzwi, bram, klap: Sygnalizacja otwarcia/zamknięcia w systemach kontroli dostępu lub zabezpieczeń maszyn.
• Pozycjonowanie elementów w transporcie: Wykrywanie obecności palet, rolek lub suwnic w liniach produkcyjnych.
• Automatyzacja budynkowa: Sterowanie oświetleniem lub roletami w zależności od położenia okna/drzwi.
• Zabezpieczenie stref niebezpiecznych: Włączanie sygnalizacji alarmowej po przekroczeniu przez ruchomy element krytycznej pozycji.

Wskazówki Montażowe

Montaż łącznika magnetycznego powinien być wykonywany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP (lub odpowiednie kwalifikacje w automatyce). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Czujnik montuje się za pomocą wkrętów lub opasek (w zależności od konstrukcji obudowy) na nieruchomej powierzchni, natomiast aktywator (magnes) mocuje się na elemente ruchomym w odległości działania podanej przez producenta – zazwyczaj kilka mm. Przewód należy prowadzić w sposób zabezpieczony przed uszkodzeniami mechanicznymi. Przekrój żył (0,25 mm²) jest przystosowany do prądów sygnałowych; dla obciążeń wyższych należy stosować dodatkowy stycznik pośredniczący.

FAQ

• Czy łącznik posiada podświetlenie LED? Nie, łącznik magnetyczny 3SE6605-3BA nie jest wyposażony w diodę sygnalizacyjną. Stan przełączenia styków można określić jedynie za pomocą pomiaru elektrycznego lub przez podłączenie wskaźnika zewnętrznego.
• Jaki stopień ochrony IP ma ten czujnik? W dostępnych danych nie podano stopnia ochrony. W celu potwierdzenia odporności na pył i wilgoć zalecamy zapoznanie się z oryginalną kartą katalogową Siemens (3SE6605-3BA) – typowo czujniki magnetyczne tej serii oferują IP67, ale należy zweryfikować dla konkretnego wariantu.
• W jakim trybie pracy działa styk (NO/NC)? Łącznik posiada jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Obydwa przełączają się jednocześnie po zbliżeniu aktywatora magnetycznego: NO zwierą się, NC rozwierają. Dzięki temu układ zachowuje się jak przełącznik jednobiegunowy przełączny (SPDT).
