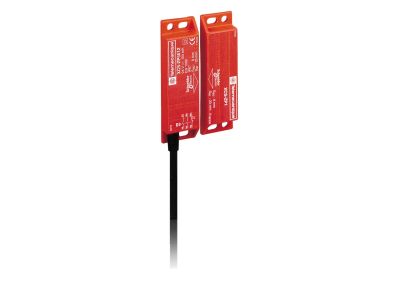

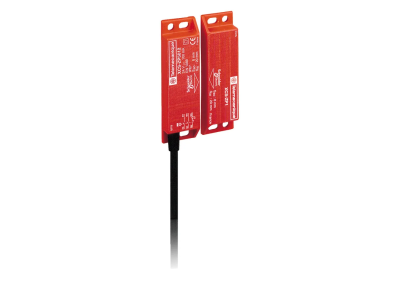

Łącznik magnetyczny bezpieczeństwa 88X25X13MM NZ+2XNO | XCSDMP7005 Telemecanique Sensors

Opis i Kluczowe Cechy

Łącznik magnetyczny bezpieczeństwa XCSDMP7005 od renomowanego producenta Telemecanique Sensors to zaawansowane rozwiązanie z serii Preventa Safety, zaprojektowane z myślą o monitorowaniu osłon maszynowych w trudnych warunkach przemysłowych. Urządzenie charakteryzuje się kompaktowymi wymiarami 88 x 25 x 13 mm, co pozwala na dyskretny montaż nawet w ograniczonej przestrzeni. Wykonanie z wysokiej jakości tworzywa sztucznego gwarantuje odporność na czynniki zewnętrzne, a stopień ochrony typowy dla tej serii zapewnia niezawodność w środowisku produkcyjnym.

• Konfiguracja styków: Urządzenie posiada układ 2 NC + 1 NO, co umożliwia jednoczesne przesyłanie sygnału bezpieczeństwa oraz sygnału diagnostycznego do sterownika PLC lub modułu bezpieczeństwa.
• Kodowanie magnetyczne: Zastosowanie technologii kodowanej minimalizuje ryzyko manipulacji i obejścia zabezpieczeń przez osoby niepowołane.
• Zintegrowane okablowanie: Fabrycznie podłączony kabel o długości 5 metrów z żyłami o przekroju 6 x 0,25 mm² eliminuje konieczność zarabiania styków wewnątrz obudowy, co przyspiesza instalację i zwiększa szczelność układu.
• Wszechstronność zbliżenia: Możliwość aktywacji z 3 różnych kierunków znacząco ułatwia projektowanie mechaniczne osłon i drzwi serwisowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z rygorystycznymi standardami bezpieczeństwa maszynowego. Jako element systemu Preventa Safety, łącznik XCSDMP7005 wspiera realizację funkcji bezpieczeństwa zgodnie z normami ISO 13849-1 oraz IEC 62061. Dzięki zastosowaniu styków o działaniu naprzemiennym (1 NC naprzemienne), urządzenie pozwala na osiągnięcie wysokiego poziomu zapewnienia bezpieczeństwa (PL) oraz nienaruszalności bezpieczeństwa (SIL), pod warunkiem zastosowania odpowiedniego modułu monitorującego.

Zastosowanie

Łącznik magnetyczny XCSDMP7005 znajduje szerokie zastosowanie w nowoczesnych systemach automatyki, gdzie wymagane jest bezstykowe monitorowanie stanu osłon. Idealnie sprawdza się w:

• Premyśle spożywczym i farmaceutycznym, gdzie wymagana jest łatwość czyszczenia i brak elementów mechanicznych ulegających zużyciu.
• Maszynach pakujących i liniach montażowych o wysokiej częstotliwości cykli pracy.
• Strefach, w których występują wibracje, mogące negatywnie wpływać na tradycyjne łączniki mechaniczne.
• Systemach wymagających zasilania bezpiecznym napięciem 24V DC.

Wskazówki Montażowe

Podczas instalacji łącznika XCSDMP7005 należy zwrócić uwagę na precyzyjne wyrównanie czujnika względem aktywatora magnetycznego. Dzięki 3-kierunkowemu podejściu, montażysta ma dużą swobodę w pozycjonowaniu elementów. Należy pamiętać, aby:

• Zachować odpowiedni dystans roboczy określony w dokumentacji technicznej, aby uniknąć przypadkowych zadziałań.
• Prowadzić kabel 5m w sposób zabezpieczony przed uszkodzeniami mechanicznymi, wykorzystując dławnice lub korytka kablowe.
• Podłączyć żyły o przekroju 0,25 mm² zgodnie ze schematem elektrycznym, zwracając szczególną uwagę na separację obwodów bezpieczeństwa NC od obwodu sygnalizacyjnego NO.
• Unikać montażu na podłożach silnie ferromagnetycznych bez zastosowania odpowiednich podkładek dystansowych, które mogłyby zakłócić pole magnetyczne.

FAQ

1. Czy łącznik XCSDMP7005 wymaga zewnętrznego modułu bezpieczeństwa?
Tak, dla zapewnienia pełnej funkcjonalności bezpieczeństwa i monitorowania zwarć międzykanałowych, zaleca się podłączenie łącznika do dedykowanego przekaźnika bezpieczeństwa z serii Preventa lub sterownika PLC Safety.

2. Jaki jest przekrój przewodów w kablu zasilającym?
Kabel posiada 6 żył, każda o przekroju znamionowym 0,25 mm², co jest optymalne dla sygnałów sterujących 24V DC i zapewnia elastyczność podczas układania przewodu.

3. Czy urządzenie jest odporne na manipulacje?
Tak, dzięki kodowaniu magnetycznemu łącznik nie reaguje na zwykłe magnesy, co znacząco utrudnia próby nieautoryzowanego zmostkowania blokady bezpieczeństwa.
