Magnes włączający, prostokątny, duży | 3SE6704-2BA Siemens

Alternatywny kod produktu: 3SE67042BA

Opis i Kluczowe Cechy

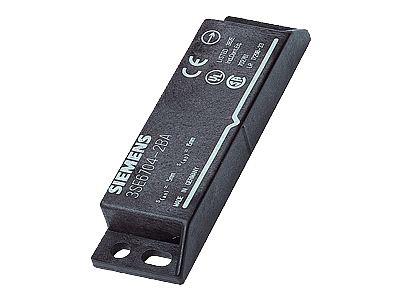

Magnes włączający prostokątny duży z rodziny SIRIUS 3SE67 (symbol 3SE6704‑2BA) firmy Siemens to bezdotykowy element systemu bezpieczeństwa przeznaczony do monitorowania położenia drzwi, klap i kart ochronnych. Dzięki kodowaniu zbliżeniowemu eliminuje zużycie mechaniczne styków, a kompaktowa obudowa ułatwia montaż w ograniczonej przestrzeni. Produkt spełnia najwyższe wymagania bezpieczeństwa na poziomie PL e / SIL 3, co gwarantuje niezawodną ochronę personelu w aplikacjach przemysłowych.

• Kodowanie bezdotykowe: Brak styków mechanicznych oznacza bezobsługową pracę i długą żywotność bez ryzyka zatarcia lub zużycia.
• Bezobsługowe przełączanie: Urządzenie nie wymaga konserwacji w normalnych warunkach eksploatacji, co obniża koszty utrzymania.
• Kompaktowa obudowa prostokątna (duża): Dzięki niewielkim wymiarom magnes można łatwo zamontować w ciasnych przestrzeniach, np. w szafach sterowniczych.
• Wysoki poziom bezpieczeństwa (PL e / SIL 3): Odpowiedni do zastosowań wymagających najwyższej kategorii bezpieczeństwa – zgodnie z wymaganiami norm dla systemów odpowiedzialnych za ochronę operatora.
• Dostępne akcesoria rozszerzające: Elementy dystansowe i sprzęgła z przewodami o różnych długościach umożliwiają elastyczne dostosowanie do konkretnej instalacji.

Zgodność z Normami

Produkt spełnia najwyższe wymagania bezpieczeństwa zgodnie z Performance Level e (PL e) oraz Safety Integrity Level 3 (SIL 3). Należy do rodziny urządzeń SIRIUS 3SE67, która została zaprojektowana zgodnie z obowiązującymi normami europejskimi i posiada certyfikat CE. Szczegółowe informacje o konkretnych normach technicznych znajdują się w dokumentacji producenta.

Zastosowanie

Magnes włączający prostokątny duży 3SE6704‑2BA stosowany jest przede wszystkim w systemach bezpieczeństwa maszyn i urządzeń przemysłowych, gdzie wymagane jest niezawodne monitorowanie pozycji elementów ochronnych.

• Monitorowanie drzwi ochronnych w obrabiarkach, prasach, robotach przemysłowych i liniach produkcyjnych.
• Kontrola położenia klap i kart ochronnych w strefach niebezpiecznych.
• Element układów blokad bezpieczeństwa w automatyce budynkowej (np. w windach, bramach przemysłowych).
• Wsparcie dla systemów kategorii 3/4 według EN ISO 13849‑1 w połączeniu z odpowiednimi modułami bezpieczeństwa.

Wskazówki Montażowe

Montaż i podłączenie magnesu włączającego może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania całego układu. Urządzenie mocuje się do ruchomej części drzwi/klapy, a współpracujący czujnik/część bierną do nieruchomej ramy. Zachować zalecaną przez producenta szczelinę montażową. W przypadku stosowania przewodów przyłączeniowych należy dobrać ich przekrój zgodnie z obowiązującymi przepisami i obciążalnością prądową. Brak przeciwwskazań do montażu w pozycji pionowej lub poziomej.

FAQ

• Czy magnes włączający posiada podświetlenie LED? W dostępnych danych nie ma informacji o diodzie LED w tym konkretnym modelu (3SE6704‑2BA). W rodzinie SIRIUS 3SE67 dostępne są warianty z LED do szybkiej diagnostyki – szczegóły należy sprawdzić w karcie katalogowej lub u producenta.
• Jaki stopień ochrony IP ma ten magnes? Producent nie podaje w udostępnionych danych wartości IP dla tego symbolu. Urządzenia serii SIRIUS są przystosowane do pracy w trudnych warunkach przemysłowych – zaleca się weryfikację dokładnych parametrów w dokumentacji technicznej.
• W jakim trybie pracy działa styk – NO/NC? Magnes włączający jest elementem bezstykowym (bezdotykowym) – nie posiada fizycznych styków mechanicznych. Przełączanie odbywa się poprzez zmianę pola magnetycznego, a informacja o stanie przekazywana jest do dedykowanego czujnika lub modułu bezpieczeństwa.
