Wyłącznik elektromagnetyczny element przełączający prostokątny duży 25x88mm elementy łącz. 1NC/1NO | 3SE6605-2BA Siemens

Alternatywny kod produktu: 3SE66052BA

Opis i Kluczowe Cechy

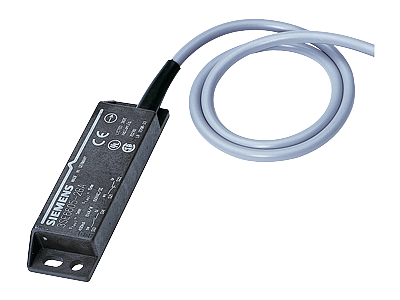

Wyłącznik elektromagnetyczny Siemens SIRIUS 3SE6605-2BA to kompaktowy element przełączający przeznaczony do bezdotykowego monitorowania osłon ochronnych. Urządzenie wyposażone w zestyk 1NO+1NC, przewód o długości 3 metrów oraz obudowę o wymiarach 25 x 88 mm zapewnia bezpieczne i oszczędzające miejsce rozwiązanie w aplikacjach wymagających wysokiego poziomu bezpieczeństwa – spełnia normy PL e oraz SIL 3.

• Zestyk 1NO+1NC: Podwójne monitorowanie stanu zabezpieczeń – sygnalizacja otwarcia i potwierdzenie zamknięcia w jednym urządzeniu, co zwiększa bezpieczeństwo i ułatwia diagnostykę.
• Przewód o długości 3 m: Ułatwia instalację w trudno dostępnych miejscach bez konieczności stosowania dodatkowych przedłużaczy, redukując czas montażu.
• Kompaktowa obudowa 25 x 88 mm: Małe gabaryty umożliwiają montaż w ograniczonej przestrzeni, np. w wąskich profilach ram ochronnych.
• Wymagany magnes włączający 3SE6704-2BA lub 3SE6701-2BA: Elastyczność konfiguracji – standardowy odstęp przełączania 8 mm (3SE6704-2BA) lub większy (3SE6701-2BA) dla różnych warunków montażowych.
• Bezobsługowe przełączanie: Brak zużywających się elementów mechanicznych gwarantuje długą żywotność i niezawodność w cyklach ciągłej pracy.

Zgodność z Normami

Urządzenie spełnia wymagania bezpieczeństwa na poziomie Performance Level e (PL e) zgodnie z EN ISO 13849-1 oraz Safety Integrity Level 3 (SIL 3) zgodnie z IEC 61508. Posiada oznaczenie CE i jest przeznaczone do stosowania w systemach bezpieczeństwa maszyn.

Zastosowanie

Wyłącznik elektromagnetyczny SIRIUS 3SE6605-2BA jest dedykowany do bezdotykowego monitorowania położenia ruchomych osłon ochronnych w maszynach i urządzeniach przemysłowych.

• Monitorowanie drzwi ochronnych w obrabiarkach, robotach i centrach obróbczych.
• Zabezpieczanie klap serwisowych i osłon w przemyśle spożywczym, farmaceutycznym i opakowaniowym.
• Kontrola pozycji kartek ochronnych w zautomatyzowanych liniach produkcyjnych.
• Sygnalizacja otwarcia osłon w systemach bezpieczeństwa maszyn wymagających redundancji (1NO+1NC).

Wskazówki Montażowe

Montaż urządzenia powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z instrukcją producenta. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie zasilania. Wyłącznik wymaga zastosowania dedykowanego magnesu włączającego (3SE6704-2BA lub 3SE6701-2BA). Należy zachować odpowiednią odległość montażową – typowy odstęp przełączania wynosi do 8 mm (sprawdzić w dokumentacji technicznej). Przewody podłączyć do zacisków zgodnie z oznaczeniami NO/NC. Moment dokręcania oraz przekrój przewodów dobrać według karty katalogowej producenta.

FAQ

• Czy ten model ma diodę LED do szybkiej diagnostyki? W symbolu 3SE6605-2BA nie przewidziano diody LED. W ofercie dostępne są warianty z podświetleniem (należy sprawdzić oznaczenie).
• Jaki jest stopień ochrony obudowy? W dostępnych danych nie podano stopnia IP. Dla uzyskania dokładnych informacji zalecamy sprawdzenie karty katalogowej producenta.
• Czy można użyć dowolnego magnesu do tego wyłącznika? Nie – wymagany jest dedykowany magnes włączający Siemens 3SE6704-2BA (odstęp 8 mm) lub 3SE6701-2BA (większy odstęp). Niewłaściwy magnes może zakłócić działanie układu bezpieczeństwa.
