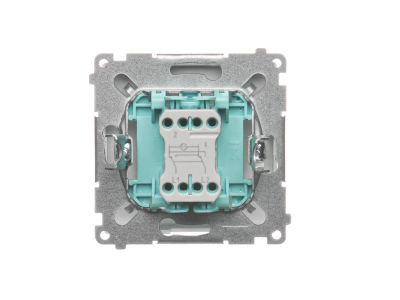

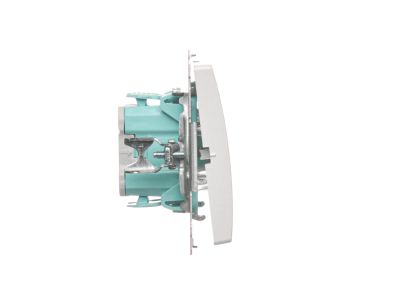

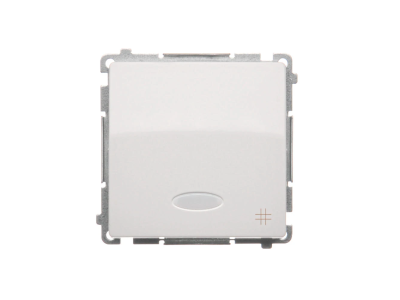

Łącznik krzyżowy z podświetleniem (moduł) 10AX, 250V, szybkozłącza, biały BMW7L.01/11 Simon Basic | BMW7L.01/11 Kontakt Simon

Alternatywny kod produktu: WMUL-071xxx-1011

Opis i Kluczowe Cechy

Łącznik krzyżowy z podświetleniem Simon Basic BMW7L.01/11 to element instalacji schodowej umożliwiający sterowanie obwodem oświetleniowym z trzech lub więcej punktów. Wyposażony w szybkozłącza ułatwiające podłączenie, prąd znamionowy 10AX przy napięciu 250V zapewnia bezpieczną pracę przy standardowych obciążeniach. Produkt w kolorze białym pasuje do większości aranżacji wnętrz.

• Prąd znamionowy 10AX: gwarantuje bezpieczną pracę w obwodach oświetleniowych i małych odbiornikach bez ryzyka przeciążenia styków.
• Napięcie znamionowe 250V: kompatybilność z typowymi instalacjami domowymi i biurowymi.
• Szybkozłącza: umożliwiają szybki i bezpieczny montaż bez użycia narzędzi (wkrętaków).
• Podświetlenie: ułatwia lokalizację łącznika w ciemności, zwiększając wygodę użytkowania.
• Biały kolor: estetyczny wygląd, który pasuje do większości aranżacji wnętrz.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i posiada certyfikat CE. Przeznaczony do montażu w instalacjach elektrycznych zgodnie z obowiązującymi przepisami.

Zastosowanie

Łącznik krzyżowy Simon Basic BMW7L.01/11 znajduje zastosowanie w instalacjach schodowych, gdzie konieczne jest sterowanie oświetleniem z wielu punktów.

• Sterowanie oświetleniem na klatkach schodowych, korytarzach i długich ciągach komunikacyjnych.
• Instalacje w dużych pomieszczeniach (hale, magazyny) z wieloma wejściami.
• Systemy automatyki budynkowej jako element sterowania oświetleniem.
• Rozbudowa istniejących instalacji – łącznik wstawiany pomiędzy dwa włączniki schodowe.

Wskazówki Montażowe

Montaż i podłączenie łącznika krzyżowego powinny być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy lub puszce instalacyjnej. Przekrój przewodów należy dobrać do prądu znamionowego i mocy odbiorników. Moment dokręcania złączy należy stosować zgodnie z zaleceniami producenta zawartymi w dokumentacji technicznej.

FAQ

• Czym różni się łącznik krzyżowy od łącznika schodowego? Łącznik schodowy (przełącznik) umożliwia sterowanie obwodem z dwóch miejsc. Łącznik krzyżowy wstawiany jest pomiędzy dwa łączniki schodowe, umożliwiając sterowanie z dowolnej, większej liczby punktów (np. 3, 4, 5).
• Czy podświetlenie działa cały czas? Podświetlenie sygnalizuje lokalizację łącznika w ciemności – działa po wyłączeniu oświetlenia głównego. Dokładny sposób działania (np. świecenie ciągłe, dioda LED) zależy od konstrukcji i nie został określony w danych producenta.
• Jaki przekrój przewodów można stosować? Przekrój przewodów należy dobrać do prądu znamionowego 10AX oraz mocy odbiorników, zachowując zgodność z normami instalacyjnymi (np. PN-HD 60364). Szybkozłącza umożliwiają podłączenie przewodów o przekrojach typowo stosowanych w instalacjach oświetleniowych (dla dokładnych wartości sprawdź dokumentację produktu).
