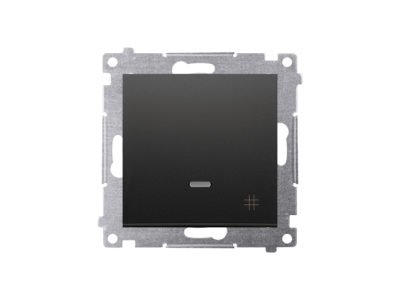

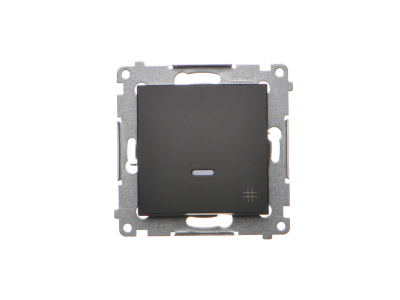

Łącznik krzyżowy z podświetleniem LED (moduł) 10AX, 250V~, szybkozłącza, czarny mat, Simon 54 | DW7L.01/49 Kontakt Simon

Alternatywny kod produktu: WMDL-071xxx-049

Opis i Kluczowe Cechy

Łącznik krzyżowy z podświetleniem LED o parametrach 10AX/250V~ to modułowy element instalacyjny zaprojektowany do tworzenia skrzyżowań obwodów oświetleniowych. Wyposażony w szybkozłącza ułatwiające montaż oraz czarne matowe wykończenie RAL 9005, które wkomponowuje się w standardową aparaturę modułową. Podświetlenie LED sygnalizuje aktywny stan styku, ułatwiając identyfikację obwodu.

• Prąd znamionowy 10A: Dostateczny do sterowania typowymi obwodami oświetleniowymi z żarówkami, świetlówkami kompaktowymi lub LED o łącznym poborze nieprzekraczającym 10A.
• Napięcie znamionowe 250V~: Kompatybilny z europejskim standardem instalacji jednofazowych w budynkach mieszkalnych i użyteczności publicznej.
• Podświetlenie LED: Ciągła sygnalizacja stanu łącznika – ułatwia lokalizację w ciemnych rozdzielnicach i szafach sterowniczych.
• Szybkozłącza: Eliminują potrzebę stosowania dodatkowych przewodów i zacisków, skracając czas instalacji oraz redukując ryzyko błędów połączeniowych.
• Obudowa czarna mat RAL9005: Estetyczne i neutralne względem standardowej aparatury modułowej, dostępne w wersjach do montażu na szynie DIN.

Zgodność z Normami

Łącznik spełnia wymogi norm europejskich dotyczących aparatury modułowej niskiego napięcia. Posiada deklarację zgodności CE i jest zgodny z normami PN-EN 60669-1 dla łączników do instalacji elektrycznych stałych.

Zastosowanie

Łącznik krzyżowy z podświetleniem LED przeznaczony jest do budowy i modyfikacji obwodów oświetleniowych w instalacjach mieszkaniowych, biurowych oraz przemysłowych. Idealny do tworzenia skrzyżowań w instalacjach wielopunktowych.

• Montaż w rozdzielnicach budynków mieszkalnych – do sterowania oświetleniem klatek schodowych lub korytarzy.
• Instalacje biurowe i hotelowe – elastyczne modyfikowanie układów sterowania światłem.
• Obwody reklamowe i dekoracyjne – precyzyjne łączenie punktów świetlnych w systemach LED.
• Modernizacja istniejących instalacji – wymiana tradycyjnych łączników krzyżowych na wersję z podświetleniem LED.

Wskazówki Montażowe

Montaż powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia w obwodzie. Łącznik montować na szynie DIN w szafie rozdzielczej lub puszce instalacyjnej. Zaciski szybkozłączy zaprojektowane są do przewodów o przekroju 1,5–2,5 mm² – nie przekraczać zalecanego momentu dokręcania. Podświetlenie LED działa przy napięciu znamionowym, nie wymaga dodatkowego zasilania. Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarcie w obwodzie.

FAQ

• Czy łącznik wymaga dodatkowego zasilania dla podświetlenia LED? Nie, podświetlenie działa przy napięciu znamionowym 250V~ i nie wymaga osobnego zasilania.
• Jaki jest maksymalny przekrój przewodów w szybkozłączach? Zaciski szybkozłączy przystosowane są do przewodów o przekroju 1,5–2,5 mm² – zgodnie z normami dla instalacji oświetleniowych.
• Czy łącznik nadaje się do instalacji zewnętrznych? Produkt nie posiada deklarowanego stopnia ochrony IP – zalecany jest montaż w suchych pomieszczeniach lub pod osłoną chroniącą przed wilgocią.
