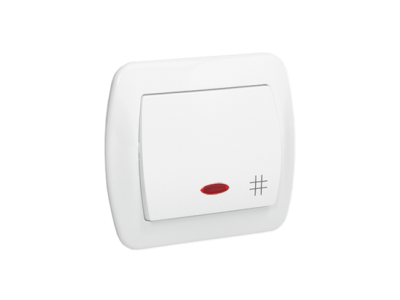

Łącznik krzyżowy z podświetleniem 10AX, 250V, zaciski śrubowe, biały AW7L/11 Simon Akord | AW7L/11 Kontakt Simon

Alternatywny kod produktu: WMAL-471xxx-1012

Opis i Kluczowe Cechy

Łącznik krzyżowy Simon Akord AW7L/11 (biały, z podświetleniem) przeznaczony jest do rozbudowy instalacji schodowych o dodatkowe punkty sterowania oświetleniem. Dzięki prądowi znamionowemu 10AX i napięciu 250 V zapewnia bezpieczną i pewną pracę w standardowych obwodach domowych i biurowych. Jego konstrukcja bistabilna (przełącznik) utrzymuje wybrane położenie, co ułatwia codzienne użytkowanie. Urządzenie wyposażono w zaciski śrubowe dla trwałego połączenia przewodów.

• Prąd znamionowy 10AX: gwarantuje bezpieczną obsługę obwodów oświetleniowych o podwyższonych wymaganiach (np. żarówki halogenowe, LED), bez ryzyka przegrzania styków.
• Napięcie 250 V: kompatybilność z typowymi instalacjach jednofazowych, stosowanych w budownictwie mieszkaniowym i usługowym.
• Podświetlenie: ułatwia lokalizację łącznika w ciemności, zwiększając komfort i bezpieczeństwo użytkowania.
• Zaciski śrubowe: umożliwiają pewne i stabilne połączenie przewodów – minimalizują ryzyko poluzowania podczas eksploatacji.
• Konstrukcja bistabilna (przełącznik): po zmianie położenia łącznik pozostaje w nim aż do następnej zmiany, co zapobiega przypadkowemu wyłączeniu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm bezpieczeństwa i jest oznaczony znakiem CE. Przeznaczony do montażu w suchych pomieszczeniach, zgodnie z zasadami sztuki instalacyjnej obowiązującymi w Unii Europejskiej.

Zastosowanie

Łącznik krzyżowy AW7L/11 stosuje się w instalacjach, w których potrzebne jest sterowanie jednym obwodem oświetlenia z więcej niż dwóch miejsc. Jest niezbędnym elementem rozbudowanych układów schodowych.

• Dodawanie pośrednich punktów sterowania na klatkach schodowych lub korytarzach wielopoziomowych.
• Sterowanie oświetleniem w długich ciągach komunikacyjnych (hole, korytarze, podjazdy).
• W połączeniu z dwoma łącznikami schodowymi (jednobiegunowymi) – tworzy pełną instalację schodową z dowolną liczbą punktów.
• Możliwość zastosowania w systemach automatyki domowej jako element sterowniczy w standardowej szynie DIN (po montażu w puszce).

Wskazówki Montażowe

Montaż i podłączenie łącznika krzyżowego może być wykonywane wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w obwodzie. Urządzenie montuje się na standardowej szynie TH35 (DIN) w rozdzielnicy lub w puszce natynkowej. Przekrój przewodów dobrać zgodnie z prądem znamionowym odbiornika. Moment dokręcania zacisków śrubowych należy stosować według zaleceń producenta (podanych w instrukcji). Po zakończeniu montażu sprawdzić poprawność działania i szczelność połączeń.

FAQ

• Czy podświetlenie łącznika jest diodą LED? W dostępnych danych producenta nie określono typu źródła podświetlenia. Samo podświetlenie ułatwia jednak lokalizację łącznika w ciemności, co zwiększa komfort użytkowania.
• Jaki stopień ochrony IP ma ten łącznik? W dokumentacji technicznej nie podano konkretnego stopnia ochrony. Dla aparatury modułowej montowanej w suchych pomieszczeniach przyjmuje się zwykle IP20 – zalecamy instalację w warunkach zapewniających brak wilgoci i zapylenia.
• Czy łącznik krzyżowy działa jak przycisk (chwilowy)? Nie. Jak wskazuje opis produktu, urządzenie działa na zasadzie przełącznika – sprężyna nie odbija z powrotem. Po zmianie położenia łącznik pozostaje w nim aż do ponownego przestawienia (tryb bistabilny).
