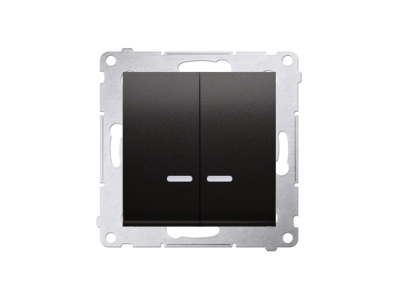

Łącznik krzyżowy podwójny z podświetleniem bez piktogramu (moduł) 10AX, 250V | DW7/2L.01/X/48 Kontakt Simon

Alternatywny kod produktu: WMDL-07120x-048

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny DW7/2L.01/X/48 (moduł 48mm) to wysokiej jakości aparat modułowy 10AX/250V z wbudowanym podświetleniem LED. Zaprojektowany do pracy w instalacjach elektrycznych o napięciu fazowym 250V, gdzie wymagana jest kontrola dwóch niezależnych obwodów z jednego punktu. Przeznaczony do montażu na szynie TH35 zgodnie z normami montażowymi aparatury modułowej.

• Prąd znamionowy 10A: Zapewnia bezpieczne załączanie i wyłączanie obwodów oświetleniowych oraz gniazd jednofazowych w standardowych instalacjach domowych i biurowych.
• Napięcie znamionowe 250V: Kompatybilny z typowymi instalacjami 230V AC w Europie, gwarantuje stabilną pracę w warunkach domowych i komercyjnych.
• Podświetlenie LED: Ułatwia lokalizację łącznika w ciemnych pomieszczeniach lub szafach rozdzielczych, poprawiając ergonomię użytkowania.
• Konstrukcja podwójna: Pozwala na niezależną obsługę dwóch obwodów z jednego miejsca, eliminując potrzebę stosowania dwóch oddzielnych łączników.
• Moduł 48mm: Standardowy wymiar aparatu modułowego, kompatybilny z większością szyn TH35 w rozdzielnicach i szafach sterowniczych.

Zgodność z Normami

Łącznik spełnia wymagania normy PN-EN 60669-1 dla łączników do instalacji elektrycznych stałych. Posiada oznaczenie CE, potwierdzające zgodność z dyrektywami Unii Europejskiej w zakresie bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Łącznik krzyżowy podwójny z podświetleniem znajduje szerokie zastosowanie w instalacjach elektrycznych wymagających sterowania dwoma obwodami z jednego punktu.

• Sterowanie dwoma niezależnymi obwodami oświetleniowymi (np. główne światło i oświetlenie pomocnicze) w pomieszczeniach biurowych, korytarzach lub klatkach schodowych.
• Zastosowanie w systemach sterowania oświetleniem scenicznym lub reklamowym, gdzie wymagana jest niezależna obsługa dwóch grup źródeł światła.
• Instalacje w mieszkaniach i domach jednorodzinnych do sterowania oświetleniem pokoi lub grup gniazd.
• Szafy rozdzielcze i sterownicze jako element scentralizowanego sterowania obwodami.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia w obwodzie. Łącznik montować na szynie TH35 zgodnie z normą PN-EN 60715. Przewody podłączyć do odpowiednich zacisków zgodnie z oznaczeniami na aparacie (zaciski L1, L2, 1, 2). Zaleca się stosowanie przewodów miedzianych o odpowiednim przekroju (min. 1,5 mm² dla obwodów oświetleniowych). Po montażu sprawdzić poprawność działania łącznika, w tym funkcjonowanie podświetlenia LED. Nie przekraczać prądu znamionowego 10A.

FAQ

• Czy łącznik jest kompatybilny ze standardowymi puszkami instalacyjnymi? Tak, łącznik DW7/2L.01/X/48 o szerokości 48mm jest standardowym aparatem modułowym i pasuje do większości puszek instalacyjnych i obudów rozdzielnic przystosowanych do aparatury modułowej.
• Jakie jest zużycie energii przez podświetlenie LED? Konsumpcja energii przez podświetlenie jest minimalna i nie wpływa na całkowite zużycie energii przez obwód. LED zużywa kilka miliwatów.
• Czy łącznik może być stosowany w instalacjach trójfazowych? Nie, łącznik jest przeznaczony do instalacji jednofazowych 250V AC. Do instalacji trójfazowych wymagane są odpowiednie łączniki krzyżowe trójbiegunowe.
