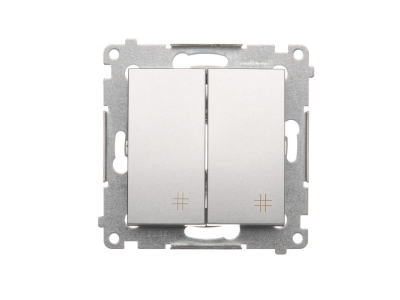

Łącznik krzyżowy podwójny (moduł) 10AX, 250V, szybkozłącza, srebrny mat DW7/2.01/43 Simon 54 | DW7/2.01/43 Kontakt Simon

Alternatywny kod produktu: WMDL-0702xx-043

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny (moduł) DW7/2.01/43 z serii Simon 54 to zaawansowany element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Wykończenie w kolorze srebrny mat nadaje urządzeniu nowoczesny, industrialny wygląd, który doskonale komponuje się z współczesnymi aranżacjami wnętrz.

• Mechanizm bezstykowy (przełącznik): Urządzenie działa w trybie stabilnym, co oznacza, że klawisz nie odbija po naciśnięciu, lecz pozostaje w zadanej pozycji.
• System szybkozłączy: Zastosowanie nowoczesnych zacisków bezśrubowych (szybkozłączy) znacząco skraca czas instalacji oraz gwarantuje stały docisk przewodu, eliminując ryzyko poluzowania się styku pod wpływem drgań lub zmian temperatury.
• Konstrukcja modułowa: Jako moduł, łącznik wymaga dopełnienia ramką z serii Simon 54 Premium lub Simon 54 Nature, co daje szerokie możliwości personalizacji estetycznej.
• Wysoka jakość materiałów: Wykorzystanie tworzywa odpornego na promieniowanie UV oraz uszkodzenia mechaniczne zapewnia długowieczność produktu.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki), co czyni go bezpiecznym rozwiązaniem do standardowych zastosowań wewnętrznych.

Zastosowanie

Łącznik krzyżowy podwójny znajduje zastosowanie w rozbudowanych układach sterowania oświetleniem z wielu punktów. Jest on niezbędnym elementem instalacji schodowej, w której zachodzi potrzeba sterowania jednym źródłem światła (lub grupą źródeł) z więcej niż dwóch miejsc. Wstawia się go w obwód pomiędzy dwa skrajne łączniki schodowe. Dzięki wersji podwójnej, moduł ten pozwala na niezależne zarządzanie dwoma oddzielnymi obwodami krzyżowymi w jednej puszce instalacyjnej, co jest idealnym rozwiązaniem na klatkach schodowych, długich korytarzach czy w przestronnych salonach typu open-space.

Wskazówki Montażowe

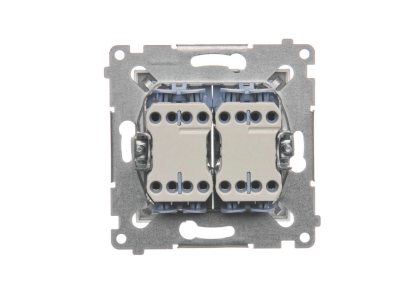

Montaż łącznika DW7/2.01/43 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować przewód na odpowiednią długość (zgodnie z przymiarem na korpusie) i wsunąć go w zacisk. Metalowy mostek montażowy zapewnia sztywność konstrukcji i ułatwia precyzyjne wypoziomowanie modułu w ramkach wielokrotnych. Należy pamiętać, aby przed przystąpieniem do prac odłączyć zasilanie w obwodzie. Produkt przeznaczony jest do montażu podtynkowego za pomocą pazurków lub wkrętów.

FAQ

• Czy ten łącznik może pracować samodzielnie? Nie, łącznik krzyżowy musi współpracować z dwoma łącznikami schodowymi, aby tworzyć funkcjonalny układ sterowania z trzech lub więcej punktów.
• Czy do tego modułu muszę dokupić ramkę? Tak, produkt sprzedawany jest jako moduł. Należy dobrać do niego ramkę z serii Simon 54.
• Czy szybkozłącza obsługują przewody typu linka? Szybkozłącza są zoptymalizowane pod przewody typu drut. W przypadku linki zaleca się stosowanie tulejek zaciskowych, o ile producent dopuszcza takie rozwiązanie, lub wybór wersji ze sterowaniem śrubowym.
