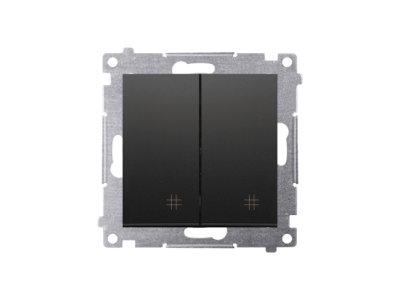

Łącznik krzyżowy podwójny (moduł) 10AX, 250V~, szybkozłącza, czarny mat, Simon 54 | DW7/2.01/49 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny z serii Simon 54 to zaawansowany moduł elektroinstalacyjny zaprojektowany z myślą o najbardziej wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne przełączanie obciążeń o charakterze indukcyjnym oraz rezystancyjnym przy napięciu znamionowym 250V~. Wykończenie w kolorze czarny mat (numer koloru 49) nadaje osprzętowi nowoczesny, elegancki wygląd, który doskonale wpisuje się w aktualne trendy architektoniczne.

• Mechanizm szybkozłączy: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do mocowania przewodów, co znacząco skraca czas instalacji i gwarantuje stały docisk styku przez cały okres eksploatacji.
• Konstrukcja modułowa: Produkt dostarczany jest jako moduł, co pozwala na swobodną personalizację poprzez dobór odpowiedniej ramki z bogatej palety serii Simon 54 Nature lub Simon 54 Premium.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV zapewnia trwałość koloru i odporność na zarysowania.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Produkt posiada certyfikat CE oraz znaki bezpieczeństwa potwierdzające przejście rygorystycznych testów laboratoryjnych.

Zastosowanie

Łącznik krzyżowy podwójny znajduje zastosowanie w rozbudowanych układach sterowania oświetleniem z wielu punktów. Jest on niezbędnym elementem instalacji w klatkach schodowych, długich korytarzach oraz przestronnych salonach, gdzie zachodzi potrzeba sterowania dwiema niezależnymi grupami źródeł światła (obwodami) z punktu znajdującego się pomiędzy dwoma łącznikami schodowymi. Dzięki swojej funkcjonalności pozwala na tworzenie inteligentnych i ergonomicznych scenariuszy oświetleniowych w budownictwie mieszkaniowym oraz komercyjnym.

Wskazówki Montażowe

Instalacja modułu DW7/2.01/49 powinna odbywać się w standardowej puszce podtynkowej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na długość wskazaną na obudowie mechanizmu, a następnie wsunąć w gniazda szybkozłączy. Solidny mostek montażowy wyposażony w nacięcia ułatwia precyzyjne pozycjonowanie modułu w układach wielokrotnych. Po zamontowaniu mechanizmu w puszce za pomocą pazurków lub wkrętów, należy nałożyć wybraną ramkę ozdobną oraz klawisze.

FAQ

• Czy ten łącznik wymaga ramki? Tak, produkt jest sprzedawany jako moduł i wymaga dokupienia ramki z serii Simon 54.
• Czy mogę użyć tego łącznika do sterowania oświetleniem LED? Tak, prąd znamionowy 10AX jest w pełni odpowiedni do sterowania nowoczesnymi źródłami światła LED, które generują wysokie prądy rozruchowe.
• Czym różni się szybkozłącze od zacisku śrubowego? Szybkozłącze zapewnia szybszy montaż i automatyczną kompensację luzów wynikających z osiadania miedzi, co eliminuje potrzebę okresowego dokręcania śrub.
