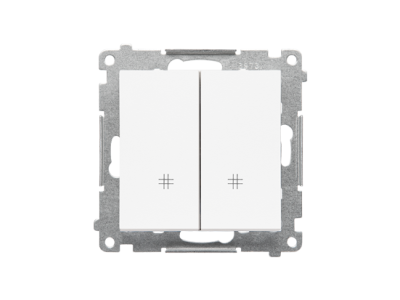

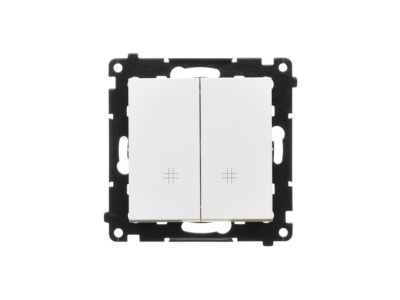

Łącznik krzyżowy podwójny (moduł) 10 AX, 250 V~, szybkozłącza, Biały mat Simon 55 | TW7/2.01/111 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny z serii Simon 55 to zaawansowany moduł elektroinstalacyjny zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10 AX, co pozwala na bezpieczne przełączanie obciążeń indukcyjnych oraz rezystancyjnych przy napięciu znamionowym 250 V~. Wykończenie w kolorze białym matowym nadaje osprzętowi nowoczesny, elegancki wygląd, który doskonale komponuje się z architekturą współczesnych wnętrz biurowych i mieszkalnych.

• Szybkozłącza: Zastosowanie nowoczesnych szybkozłączy eliminuje konieczność używania narzędzi do mocowania przewodów, co znacząco skraca czas instalacji i gwarantuje stałą siłę docisku przez cały okres eksploatacji.
• Konstrukcja modułowa: Produkt dostarczany jest jako moduł, co pozwala na swobodną personalizację poprzez dobór odpowiednich ramek z serii Simon 55.
• Trwałość materiałowa: Wykonanie z wysokiej jakości tworzywa sztucznego odpornego na promieniowanie UV zapewnia długotrwałą estetykę bez ryzyka żółknięcia.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Łącznik krzyżowy podwójny znajduje zastosowanie w rozbudowanych układach sterowania oświetleniem z wielu punktów. Jest niezbędnym elementem instalacji w klatkach schodowych, długich korytarzach oraz przestronnych salonach, gdzie zachodzi potrzeba sterowania dwiema niezależnymi grupami źródeł światła pomiędzy dwoma łącznikami schodowymi. Dzięki swojej funkcjonalności pozwala na optymalizację zużycia energii poprzez łatwe zarządzanie oświetleniem z dowolnego miejsca w ciągu komunikacyjnym.

Wskazówki Montażowe

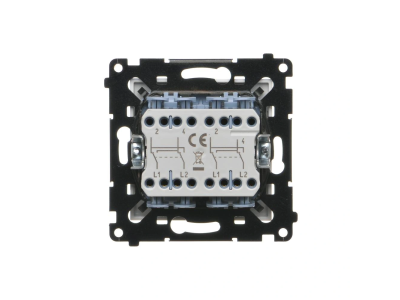

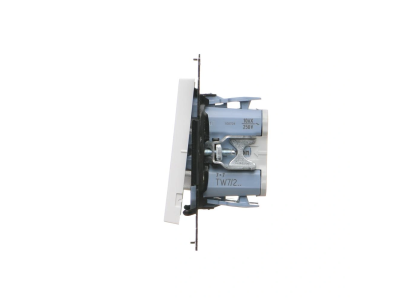

Montaż modułu TW7/2.01/111 odbywa się podtynkowo w standardowej puszce instalacyjnej o średnicy 60 mm. Przed przystąpieniem do prac należy upewnić się, że zasilanie zostało odłączone. Przewody o przekroju do 2,5 mm² należy odizolować na odpowiednią długość wskazaną na obudowie mechanizmu, a następnie wsunąć w gniazda szybkozłączy. Solidny mostek montażowy z nacięciami ułatwia precyzyjne pozycjonowanie modułu w ramkach wielokrotnych. Po zamontowaniu mechanizmu należy zatrzasnąć klawisze oraz ramkę zewnętrzną.

FAQ

• Czy ten łącznik wymaga ramki? Tak, jest to moduł, który do pełnego montażu wymaga dokupienia ramki z serii Simon 55.
• Czy można go stosować na zewnątrz? Standardowo posiada stopień ochrony IP20, więc przeznaczony jest do suchych pomieszczeń. Przy zastosowaniu dedykowanej uszczelki pod ramkę można uzyskać wyższą odporność na wilgoć.
• Jakie przewody pasują do szybkozłączy? Szybkozłącza są przystosowane do przewodów sztywnych (drut) o przekroju do 2,5 mm².
