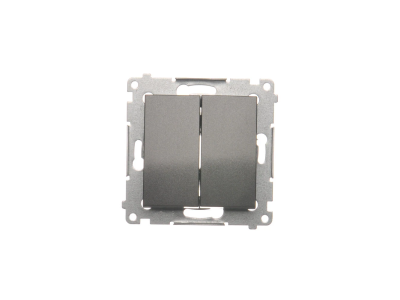

Łącznik krzyżowy podwójny bez piktogramu (moduł) 10AX, 250V~, szybkozłącza, antracyt metalizowany | DW7/2.01/X/48 Kontakt Simon

Alternatywny kod produktu: WMDL-07020x-048

Opis i Kluczowe Cechy

Łącznik krzyżowy podwójny (symbol DW7/2.01/X/48) to modułowy element instalacji elektrycznej przeznaczony do sterowania oświetleniem z dwóch miejsc. Wykonany w kolorze antracyt metalizowany, zaprojektowany do montażu w rozłącznikach i osprzęcie modułowym. Charakteryzuje się szybkozłączami, które ułatwiają i przyspieszają montaż, eliminując konieczność lutowania przewodów.

• Prąd znamionowy 10A: Zapewnia stabilną pracę przy typowych obciążeniach oświetleniowych w instalacjach domowych i biurowych.
• Napięcie znamionowe 250V~: Kompatybilny z europejską siecią niskiego napięcia, standardowo stosowany w instalacjach oświetleniowych.
• Modułowa konstrukcja: Dopasowany do standardowych rozdzielnic i osprzętu modułowego, umożliwiający łatwy montaż w szynach DIN lub w puszkach instalacyjnych.
• Szybkozłącza: Umożliwiają szybkie i niezawodne połączenie przewodów bez użycia lutowania, co skraca czas instalacji i minimalizuje ryzyko błędów montażowych.
• Kolor antracyt metalizowany: Estetyczne wykończenie, odpowiednie do nowoczesnych instalacji elektrycznych i estetyki pomieszczeń.

Zgodność z Normami

Łącznik spełnia wymagania norm europejskich dotyczących bezpieczeństwa oraz kompatybilności elektromagnetycznej. Posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej obowiązującymi w zakresie wyposażenia elektrycznego.

Zastosowanie

Łącznik krzyżowy podwójny znajduje zastosowanie w instalacjach elektrycznych wymagających sterowania oświetleniem z dwóch różnych punktów.

• Sterowanie oświetleniem w pomieszczeniach mieszkalnych (np. korytarze, schody, sypialnie).
• Instalacje biurowe i administracyjne, gdzie wymagane jest elastyczne sterowanie światłem.
• Obiekty użyteczności publicznej, takie jak szkoły, szpitale, hotele.
• Montaż w rozdzielnicach modułowych i szafach sterowniczych w budynkach nowobudowanych lub remontowanych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie w obwodzie. Łącznik montować w odpowiedniej obudowie lub szynie DIN zgodnie z dokumentacją techniczną. Przewody wprowadzić przez szybkozłącza, upewnić się o prawidłowym dokręceniu zacisków. Po zakończeniu montażu przeprowadzić testy funkcjonalne sprawdzające poprawność działania łącznika w obwodzie.

FAQ

• Czy łącznik posiada oznaczenia piktogramowe? Nie – produkt określony jest jako „bez piktogramu”, co oznacza brak oznaczeń graficznych na przyciskach.
• Czy łącznik można stosować w instalacjach 3-fazowych? Nie – łącznik przeznaczony jest do instalacji jednofazowych 230V~ (napięcie znamionowe 250V~).
• Jaki jest maksymalny przekrój przewodu, który można podłączyć do szybkozłączy? Dokładny zakres nie został podany w danych produktu – zaleca się weryfikację w dokumentacji technicznej łącznika.
