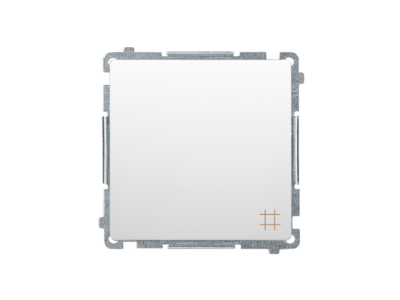

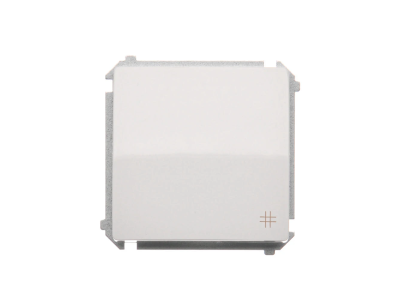

Łącznik krzyżowy (moduł) 10AX, 250V, zaciski śrubowe, biały BMW7.01/11 Simon Basic | BMW7.01/11 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy (moduł) BMW7.01/11 z serii Simon Basic to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o zaawansowanych systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym 10AX, co oznacza zdolność do bezpiecznego przełączania obciążeń o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Mechanizm działa w trybie monostabilnym (przełącznik), co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, zapewniając czytelną informację o stanie obwodu.

• Zaciski śrubowe: Solidne połączenie przewodów gwarantuje trwałość instalacji i minimalizuje ryzyko poluzowania styków pod wpływem drgań lub zmian temperatury.
• Modułowa konstrukcja: Pozwala na łatwy montaż w ramkach wielokrotnych, co jest kluczowe przy tworzeniu estetycznych zestawów osprzętu.
• Kolor biały (RAL 9003): Klasyczne wykończenie pasuje do większości wnętrz biurowych i mieszkalnych.
• Wysoka jakość materiałów: Wykorzystanie tworzywa odpornego na zarysowania zapewnia długowieczność produktu nawet w intensywnie użytkowanych ciągach komunikacyjnych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE, co jest gwarancją dopuszczenia do obrotu na terenie Unii Europejskiej oraz potwierdzeniem przejścia testów wytrzymałości elektrycznej i mechanicznej.

Zastosowanie

Łącznik krzyżowy BMW7.01/11 znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba sterowania jednym źródłem światła z więcej niż dwóch punktów. Jest on niezbędnym elementem rozbudowanych instalacji schodowych. W praktyce montuje się go pomiędzy dwoma łącznikami schodowymi, co pozwala na tworzenie systemów sterowania na dowolnej liczbie kondygnacji lub w długich korytarzach. Jest to idealne rozwiązanie dla hoteli, klatek schodowych w budownictwie wielorodzinnym oraz przestronnych salonów w domach jednorodzinnych.

Wskazówki Montażowe

Montaż łącznika powinien być przeprowadzony przez wykwalifikowanego elektryka przy zachowaniu zasad BHP. Poniżej kluczowe aspekty techniczne:

• Sposób montażu: Podtynkowy, przy użyciu pazurków lub wkrętów do puszki instalacyjnej o średnicy 60 mm.

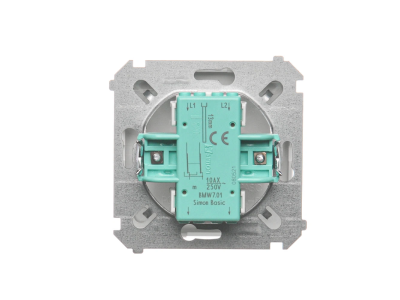

• Podłączenie przewodów: Należy zwrócić szczególną uwagę na prawidłowe odizolowanie końcówek przewodów i ich pewne osadzenie w zaciskach śrubowych. Zalecany moment dokręcania zapewnia optymalny styk elektryczny.
• Integracja z ramką: Moduł wymaga dokupienia dedykowanej ramki z serii Simon Basic.
• Schemat połączeń: W instalacji krzyżowej przewody korespondencyjne z pierwszego łącznika schodowego wchodzą do zacisków wejściowych łącznika krzyżowego, a z zacisków wyjściowych wychodzą do kolejnego łącznika krzyżowego lub końcowego łącznika schodowego.

FAQ

1. Czy mogę użyć łącznika krzyżowego jako zwykłego włącznika pojedynczego?
Technicznie jest to możliwe, jednak nieekonomiczne i niezalecane ze względu na inną konstrukcję wewnętrzną styków przeznaczonych do pracy w układach schodowych.

2. Ile łączników krzyżowych mogę zamontować w jednym obwodzie?
W teorii liczba łączników krzyżowych umieszczonych pomiędzy dwoma łącznikami schodowymi jest nieograniczona, co pozwala na sterowanie światłem z dowolnej liczby miejsc.

3. Czy produkt zawiera ramkę w zestawie?
Nie, model BMW7.01/11 jest sprzedawany jako moduł. Ramkę zewnętrzną należy dobrać oddzielnie, dopasowując ją do koloru i liczby modułów w danym punkcie instalacyjnym.
