Łącznik krzyżowy (moduł) 10AX, 250V, szybkozłącza, złoty mat DW7.01/44 Simon 54 | DW7.01/44 Kontakt Simon

Opis i Kluczowe Cechy

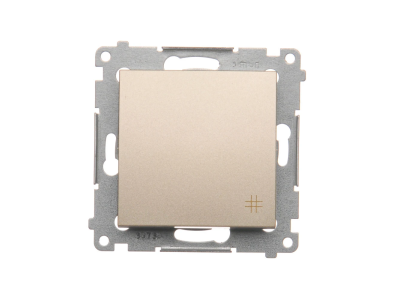

Łącznik krzyżowy (moduł) DW7.01/44 z serii Simon 54 to zaawansowany element osprzętu elektroinstalacyjnego, zaprojektowany z myślą o wymagających systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V. Wykończenie w kolorze złotego matu nadaje urządzeniu prestiżowy wygląd, idealnie wpisujący się w nowoczesne i klasyczne wnętrza. Mechanizm działa na zasadzie przełącznika stabilnego, co oznacza, że klawisz nie powraca samoczynnie do pozycji wyjściowej po naciśnięciu, zapewniając jasną informację wizualną o stanie obwodu.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych typu szybkozłącza znacząco skraca czas montażu i gwarantuje stałą siłę docisku przewodu, eliminując ryzyko poluzowania się styku w wyniku drgań lub upływu czasu.
• Prąd 10AX: Zdolność łączeniowa 10AX umożliwia sterowanie nowoczesnymi źródłami światła LED, które generują wysokie prądy rozruchowe.
• Seria Simon 54: Modułowa konstrukcja pozwala na łatwe dopasowanie do ramek wielokrotnych, zapewniając estetyczną spójność całej instalacji.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie parametrów elektrycznych oraz wytrzymałości mechanicznej. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie w suchych pomieszczeniach mieszkalnych i biurowych.

Zastosowanie

Łącznik krzyżowy DW7.01/44 jest niezbędnym elementem rozbudowanych instalacji schodowych. Stosuje się go jako element pośredni, montowany pomiędzy dwoma łącznikami schodowymi. Dzięki takiemu rozwiązaniu możliwe jest sterowanie jednym źródłem światła (lub grupą źródeł) z trzech lub więcej niezależnych punktów. Jest to idealne rozwiązanie do klatek schodowych o wielu kondygnacjach, długich korytarzy w hotelach oraz przestronnych salonów typu open-space, gdzie wygoda użytkownika wymaga dostępu do sterowania oświetleniem z różnych lokalizacji.

Wskazówki Montażowe

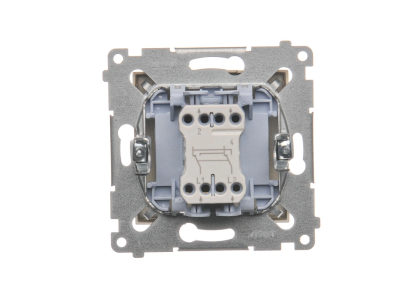

Montaż modułu powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z przymiarem na korpusie) i wsunąć ją w zacisk. Solidny mostek montażowy wykonany z metalu posiada specjalne nacięcia ułatwiające precyzyjne pozycjonowanie modułu w ramkach wielokrotnych. Należy pamiętać, że łącznik krzyżowy wymaga doprowadzenia czterech żył sterujących (dwie pary od poprzedniego i do następnego łącznika w szeregu).

FAQ

• Czy ten łącznik posiada podświetlenie? Prezentowany model DW7.01/44 jest wersją bez podświetlenia, co czyni go idealnym wyborem do sypialni, gdzie zbędne źródła światła mogą zakłócać spoczynek.
• Czy mogę zamontować ten moduł w łazience? Tak, pod warunkiem zastosowania ramki z uszczelką, która podniesie stopień ochrony do IP44, chroniąc mechanizm przed bryzgami wody.
• Czy złoty mat jest odporny na zarysowania? Powierzchnia została wykonana z wysokiej jakości tworzywa odpornego na promieniowanie UV oraz drobne uszkodzenia mechaniczne, co zapewnia trwałość koloru przez lata.
