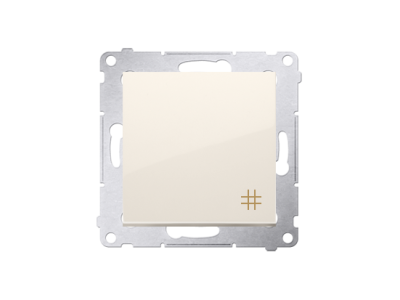

Łącznik krzyżowy (moduł) 10AX, 250V, szybkozłącza, krem DW7.01/41 Simon 54 | DW7.01/41 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy (moduł) DW7.01/41 z serii Simon 54 to wysokiej klasy osprzęt elektroinstalacyjny, zaprojektowany z myślą o zaawansowanych systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co pozwala na bezpieczne operowanie obciążeniami o charakterze rezystancyjnym oraz indukcyjnym przy napięciu znamionowym 250V AC. Mechanizm działa na zasadzie przełącznika stabilnego, co oznacza, że klawisz pozostaje w zadanej pozycji po naciśnięciu, nie powracając samoczynnie do stanu pierwotnego.

• Szybkozłącza: Zastosowanie nowoczesnych zacisków bezśrubowych typu szybkozłącze znacząco skraca czas montażu i gwarantuje pewny styk elektryczny, odporny na poluzowanie pod wpływem drgań.
• Kolorystyka: Elegancki kremowy kolor (kod koloru 41) doskonale komponuje się z klasycznymi i nowoczesnymi wnętrzami.
• Seria Simon 54: Modułowa konstrukcja pozwala na łatwe dopasowanie do ramek wielokrotnych z tej samej linii wzorniczej.
• Trwałość: Wykonanie z wysokiej jakości tworzywa sztucznego zapewnia odporność na zarysowania oraz promieniowanie UV.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Posiada certyfikat CE oraz stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki), co gwarantuje bezpieczne użytkowanie wewnątrz budynków.

Zastosowanie

Łącznik krzyżowy jest kluczowym elementem rozbudowanych instalacji oświetleniowych. Jego głównym zadaniem jest umożliwienie sterowania jednym źródłem światła z trzech lub więcej punktów. W typowej konfiguracji łącznik krzyżowy montuje się pomiędzy dwoma łącznikami schodowymi. Jest to rozwiązanie idealne do:

• Klatek schodowych w budynkach wielokondygnacyjnych, gdzie sterowanie światłem musi odbywać się z każdego półpiętra.
• Długich korytarzy i ciągów komunikacyjnych w biurowcach oraz hotelach.
• Przestronnych salonów z wieloma wejściami, zapewniając komfort użytkowania bez konieczności wracania do głównego włącznika.

Wskazówki Montażowe

Montaż modułu DW7.01/41 powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne techniczne:

• Przygotowanie przewodów: Należy odizolować końcówki przewodów na długość wskazaną na obudowie mechanizmu (zazwyczaj ok. 11-12 mm).
• Podłączenie: Przewody należy wsunąć w szybkozłącza do momentu wyczucia oporu. Mechanizm krzyżowy wymaga podłączenia dwóch par przewodów komunikacyjnych biegnących od łączników schodowych.
• Mocowanie w puszce: Moduł montuje się w standardowej puszce podtynkowej o średnicy 60 mm za pomocą pazurków lub wkrętów montażowych.
• Konfiguracja ramki: Po zamontowaniu mechanizmu należy nałożyć wybraną ramkę z serii Simon 54 i docisnąć klawisz.

FAQ

1. Czy mogę użyć łącznika krzyżowego jako zwykłego włącznika pojedynczego?
Technicznie jest to możliwe, jednak nieekonomiczne i niezalecane ze względu na inną konstrukcję styków wewnętrznych. Do sterowania z jednego punktu dedykowane są łączniki jednobiegunowe.

2. Ile łączników krzyżowych mogę zainstalować w jednym obwodzie?
W teorii liczba łączników krzyżowych wstawionych pomiędzy dwa łączniki schodowe jest nieograniczona, co pozwala na sterowanie oświetleniem z dowolnej liczby kondygnacji lub punktów w pomieszczeniu.

3. Czy produkt pasuje do ramek innych producentów?
Nie, moduł DW7.01/41 jest dedykowany wyłącznie do ramek z serii Simon 54 (Simon 54 Nature lub Simon 54 Premium).
