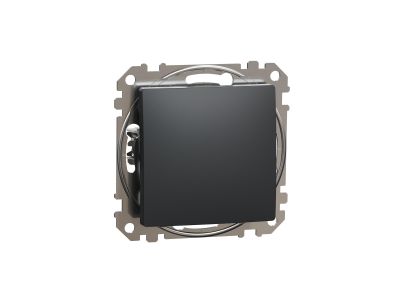

Łącznik krzyżowy, czarny antracyt, Sedna Design & Elements | SDD114107 Schneider Electric

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii Sedna Design & Elements od renomowanego producenta Schneider Electric to zaawansowane rozwiązanie elektroinstalacyjne, które łączy nowoczesną estetykę z niezawodnością techniczną. Produkt w eleganckim kolorze czarnego antracytu charakteryzuje się malowanym wykończeniem powierzchni, co nadaje mu unikalny, matowy wygląd idealnie wpisujący się w nowoczesne wnętrza. Wykonanie z wysokiej jakości tworzywa termoplastycznego o zwiększonej odporności na promieniowanie UV gwarantuje, że kolor nie ulegnie odbarwieniu pod wpływem światła słonecznego, zachowując pierwotną głębię przez lata eksploatacji.

• Wydajność prądowa: Prąd znamionowy 10 AX pozwala na bezpieczne załączanie obciążeń o łącznej mocy do 2300 W, co czyni go uniwersalnym rozwiązaniem dla większości domowych i komercyjnych obwodów oświetleniowych.
• Solidne połączenie: Zastosowanie zacisków śrubowych zapewnia trwały styk elektryczny, minimalizując ryzyko poluzowania przewodów i przegrzewania się styków.
• Kompaktowe wymiary: Standardowe wymiary 73x73 mm przy głębokości wystawania wynoszącej zaledwie 24 mm pozwalają na estetyczny montaż w puszce podtynkowej.
• Stopień ochrony IP20: Urządzenie jest przystosowane do pracy w suchych pomieszczeniach, zapewniając ochronę przed dostępem do części niebezpiecznych.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w Unii Europejskiej. Wykorzystanie materiałów termoplastycznych o podwyższonej trwałości oraz precyzyjny mechanizm przełączający gwarantują długą żywotność urządzenia, szacowaną na tysiące cykli łączeniowych. Należy pamiętać, że osprzęt z serii Sedna Design & Elements jest nową linią produktową i nie wykazuje kompatybilności wstecznej z klasyczną serią Sedna, co jest kluczową informacją przy planowaniu rozbudowy istniejących instalacji.

Zastosowanie

Łącznik krzyżowy SDD114107 znajduje zastosowanie przede wszystkim w rozbudowanych układach sterowania oświetleniem. Jest on niezbędnym elementem w instalacjach, gdzie zachodzi potrzeba sterowania tym samym źródłem światła z trzech lub więcej różnych punktów. W takim układzie łącznik krzyżowy montowany jest pomiędzy dwoma łącznikami schodowymi. Jest to idealne rozwiązanie do długich korytarzy, klatek schodowych w budynkach wielokondygnacyjnych oraz przestronnych salonów typu open-space. Dzięki obciążalności 10 AX, urządzenie może służyć nie tylko do sterowania oświetleniem LED i tradycyjnym, ale także do załączania innych odbiorników energii o podobnym poborze mocy.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla bezpieczeństwa i funkcjonalności łącznika. Przed przystąpieniem do prac należy upewnić się, że zasilanie w obwodzie jest odłączone. Długość izolacji, którą należy zdjąć z kabla, wynosi dokładnie 13 mm – precyzyjne odizolowanie przewodu gwarantuje optymalne osadzenie w zacisku śrubowym. Produkt przeznaczony jest do montażu podtynkowego w standardowych puszkach instalacyjnych. Podczas dokręcania zacisków śrubowych należy zachować odpowiedni moment dokręcania, aby nie uszkodzić gwintu, jednocześnie zapewniając pewny docisk żyły przewodu. Po zamontowaniu mechanizmu należy nałożyć dedykowaną ramkę z serii Sedna Design & Elements.

FAQ

• Czy ten łącznik pasuje do ramek ze starej serii Sedna? Nie, produkty z linii Sedna Design & Elements nie są kompatybilne z ramkami i mechanizmami starszej serii Sedna.
• Ile punktów sterowania mogę stworzyć przy użyciu tego łącznika? Łącznik krzyżowy pozwala na rozbudowę układu o dowolną liczbę punktów pośrednich. Standardowo używa się dwóch łączników schodowych (na końcach układu) oraz dowolnej liczby łączników krzyżowych pomiędzy nimi.
• Czy kolor antracytowy jest odporny na zarysowania? Tak, malowane wykończenie powierzchni z tworzywa termoplastycznego cechuje się podwyższoną odpornością na codzienne użytkowanie oraz promieniowanie UV.
