Łącznik krzyżowy bez piktogramu (moduł) 10 AX, 250 V~, szybkozłącza, Biały mat Simon 55 | TW7.01/X/111 Kontakt Simon

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii Simon 55 to zaawansowany moduł elektroinstalacyjny, zaprojektowany z myślą o nowoczesnych systemach sterowania oświetleniem. Produkt charakteryzuje się prądem znamionowym wynoszącym 10 AX, co pozwala na bezpieczną współpracę z obciążeniami o charakterze indukcyjnym oraz pojemnościowym, typowymi dla nowoczesnych źródeł światła LED. Napięcie znamionowe 250 V~ gwarantuje pełną kompatybilność ze standardowymi sieciami energetycznymi. Wykończenie w kolorze białym matowym (kod koloru 111) nadaje osprzętowi elegancki, minimalistyczny wygląd, który doskonale wpisuje się w aktualne trendy architektoniczne.

• Szybkozłącza: Zastosowanie innowacyjnych szybkozłączy eliminuje konieczność używania narzędzi do dokręcania przewodów, co znacząco skraca czas instalacji i zapewnia stałą siłę docisku przez cały okres eksploatacji.
• Konstrukcja modułowa: Mechanizm przeznaczony jest do montażu w ramkach wielokrotnych, co pozwala na tworzenie estetycznych zestawów z innymi gniazdami i łącznikami.
• Brak piktogramu: Czysta powierzchnia klawisza bez oznaczeń graficznych pozwala na zachowanie pełnej spójności wizualnej w pomieszczeniach o wysokim standardzie wykończenia.
• Trwałość: Wykonanie z wysokiej jakości tworzywa termoplastycznego zapewnia odporność na zarysowania oraz promieniowanie UV.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania normy PN-EN 60669-1, co potwierdza jego niezawodność w zakresie łączników do stałych instalacji elektrycznych domowych i podobnych. Stopień ochrony IP20 (z możliwością podniesienia do IP44 przy zastosowaniu odpowiedniej uszczelki ramki) gwarantuje bezpieczne użytkowanie wewnątrz budynków. Produkt posiada certyfikat CE oraz przeszedł rygorystyczne testy jakościowe producenta Kontakt Simon.

Zastosowanie

Łącznik krzyżowy jest niezbędnym elementem w instalacjach schodowych rozbudowanych o trzeci i kolejny punkt sterowania. Znajduje zastosowanie wszędzie tam, gdzie zachodzi potrzeba włączania i wyłączania tego samego źródła światła z wielu miejsc. Idealnie sprawdza się w długich korytarzach, na klatkach schodowych wielopiętrowych budynków oraz w przestronnych salonach typu open space. Dzięki prądowi 10 AX, łącznik może być stosowany zarówno w budownictwie mieszkaniowym, jak i w obiektach użyteczności publicznej, biurach czy hotelach.

Wskazówki Montażowe

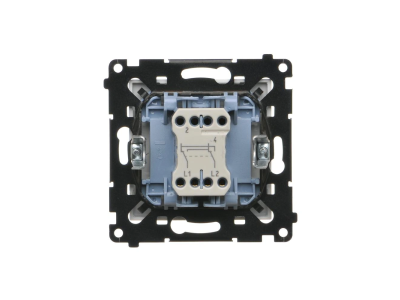

Montaż łącznika TW7.01/X/111 powinien być przeprowadzony w standardowej puszce podtynkowej o średnicy 60 mm. Dzięki zastosowaniu szybkozłączy, instalator powinien jedynie odizolować końcówkę przewodu na odpowiednią długość (zgodnie z przymiarem na korpusie) i wsunąć ją w zacisk. Mechanizm posiada czytelne oznaczenia schematyczne, ułatwiające prawidłowe podłączenie przewodów w układzie krzyżowym. Solidne pazurki montażowe zapewniają stabilne osadzenie modułu w puszce, nawet w przypadku nierównych ścian. Zaleca się stosowanie przewodów o przekroju od 1,5 mm² do 2,5 mm².

FAQ

• Czy ten łącznik może pracować samodzielnie? Nie, łącznik krzyżowy montuje się zawsze pomiędzy dwoma łącznikami schodowymi w celu rozbudowy instalacji o dodatkowe punkty sterowania.
• Czy produkt zawiera ramkę w zestawie? Nie, jest to moduł (mechanizm z klawiszem). Ramkę z serii Simon 55 należy dokupić osobno, dopasowując ją do koloru i liczby modułów.
• Czy szybkozłącza są bezpieczne dla przewodów typu linka? Szybkozłącza są optymalizowane pod przewody typu drut. W przypadku stosowania linki, zaleca się użycie tulejek zaciskowych, aby zapewnić trwały i pewny styk elektryczny.
