Łącznik krzyżowy 16AX, zaciski śrubowe, kremowy DW7A.01/41 Simon 54 | DW7A.01/41 Kontakt Simon

Alternatywny kod produktu: WMDL-070x2x-041

Opis i Kluczowe Cechy

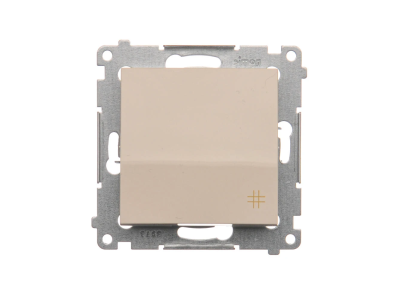

Łącznik krzyżowy Simon 54 DW7A.01/41 o prądzie znamionowym 16AX przeznaczony jest do budowy instalacji schodowych umożliwiających załączanie i wyłączanie odbiornika z dowolnej liczby miejsc. Wyposażony w zaciski śrubowe zapewniające pewne i trwałe połączenie przewodów. Obudowa w kolorze kremowym dopasowuje się do standardowych aranżacji wnętrz.

• Prąd znamionowy 16AX: Gwarantuje bezpieczną pracę przy obciążeniach żarowych i fluorescencyjnych, typowych dla instalacji oświetleniowych, bez ryzyka przegrzania styków.
• Zaciski śrubowe: Umożliwiają szybkie i niezawodne podłączenie przewodów, zapewniając niską rezystancję przejścia i stabilność połączenia w czasie.
• Funkcja łącznika krzyżowego: Wstawiany pomiędzy dwa łączniki schodowe pozwala sterować odbiornikiem z dowolnej liczby punktów – idealny do długich korytarzy, klatek schodowych i dużych pomieszczeń.
• Bistabilny mechanizm przełączający: Po naciśnięciu przycisk pozostaje w nowej pozycji, co zapewnia wygodne i jednoznaczne sterowanie bez potrzeby ciągłego przytrzymywania.
• Kremowa kolorystyka: Pasuje do standardowych ram i osprzętu instalacyjnego, zachowując estetyczny wygląd w każdym pomieszczeniu.

Zgodność z Normami

Produkt spełnia wymagania europejskich norm dla osprzętu elektroinstalacyjnego oraz posiada certyfikat CE. Zaprojektowany zgodnie z zasadami bezpieczeństwa obowiązującymi w instalacjach niskiego napięcia.

Zastosowanie

Łącznik krzyżowy Simon 54 DW7A.01/41 znajduje zastosowanie wszędzie tam, gdzie potrzebna jest możliwość sterowania odbiornikiem z więcej niż dwóch miejsc. Stosowany w połączeniu z łącznikami schodowymi (pojedynczymi i podwójnymi).

• Sterowanie oświetleniem na klatkach schodowych wielokondygnacyjnych budynków mieszkalnych i użyteczności publicznej.
• Załączanie światła w długich korytarzach, holach i ciągach komunikacyjnych.
• Instalacje w dużych pomieszczeniach (sale konferencyjne, hale produkcyjne) z możliwością wygodnego wyłączania z kilku wejść.
• Układy automatyki budynkowej wymagające lokalnego przycisku przełączającego obwód (np. sygnalizacja, sterowanie bramami).

Wskazówki Montażowe

Montaż może być wykonany wyłącznie przez osobę posiadającą odpowiednie uprawnienia SEP i wiedzę z zakresu instalacji elektrycznych. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie. Łącznik przeznaczony jest do montażu w standardowej puszce podtynkowej (Ø60). Zaciski śrubowe dokręcaj momentem zgodnym z dokumentacją producenta, stosując przewody o przekroju dobranym do prądu obciążenia. Po zakończeniu instalacji sprawdź poprawność działania całego układu schodowego.

FAQ

• Czy łącznik krzyżowy Simon 54 posiada podświetlenie? Nie, model DW7A.01/41 nie jest wyposażony w element podświetlający. Działa jako zwykły łącznik bistabilny bez lampki sygnalizacyjnej.
• Jaki stopień ochrony ma ten łącznik? Producent nie podaje konkretnej wartości stopnia ochrony. Standardowo dla osprzętu instalacyjnego montowanego wewnątrz pomieszczeń przyjmuje się IP20. Należy unikać montażu w miejscach narażonych na pył i wilgoć.
• Czy łącznik krzyżowy działa jak włącznik schodowy? Zasada działania jest podobna – oba są bistabilne. Różnica polega na liczbie styków: łącznik krzyżowy ma cztery zaciski i przełącza dwa obwody, umożliwiając wstawienie go pomiędzy dwa łączniki schodowe. Służy do zwiększania liczby punktów sterowania, a nie do samodzielnej pracy.
