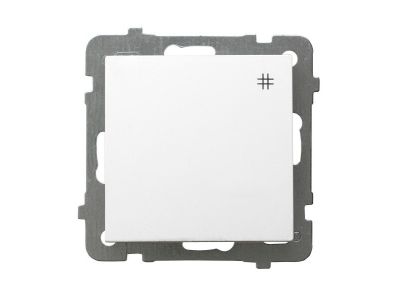

Łącznik krzyżowy 10AX, zaciski gwintowe, biały, As | ŁP-4G/m/00 Ospel

Opis i Kluczowe Cechy

Łącznik krzyżowy z serii As, produkowany przez renomowaną firmę OSPEL, to wysokiej klasy osprzęt elektroinstalacyjny zaprojektowany z myślą o zaawansowanych systemach sterowania oświetleniem. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 10AX, co gwarantuje bezpieczną i niezawodną pracę nawet przy obciążeniach o charakterze indukcyjnym i pojemnościowym, typowych dla nowoczesnych źródeł światła LED. Mechanizm został wyposażony w solidne zaciski gwintowe, które zapewniają trwałe i pewne połączenie przewodów, minimalizując ryzyko poluzowania się styków w wyniku drgań lub upływu czasu.

• Kolor: Klasyczny biały, pasujący do większości nowoczesnych i tradycyjnych wnętrz.
• Konstrukcja modułowa: Produkt przeznaczony do montażu w systemach ramkowych wielokrotnych, co pozwala na estetyczne łączenie z innymi gniazdami i łącznikami.
• Stopień ochrony: Standardowo IP-20, z możliwością podniesienia do klasy szczelności IP-44 przy zastosowaniu dedykowanego zestawu uszczelniającego.
• Trwałość: Wykonanie z wysokiej jakości tworzyw sztucznych odpornych na zarysowania i promieniowanie UV.

Zgodność z Normami

Produkt został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi na rynku europejskim. Spełnia wymagania dotyczące osprzętu instalacyjnego do użytku domowego i podobnego, co potwierdzają odpowiednie certyfikaty zgodności. Dzięki zastosowaniu materiałów o wysokiej wytrzymałości dielektrycznej, łącznik zapewnia pełne bezpieczeństwo użytkowania oraz długowieczność instalacji elektrycznej.

Zastosowanie

Łącznik krzyżowy jest niezbędnym elementem w rozbudowanych instalacjach oświetleniowych. Stosuje się go zawsze pomiędzy dwoma łącznikami schodowymi w sytuacjach, gdy zachodzi potrzeba sterowania jednym źródłem światła (lub grupą źródeł) z trzech lub więcej niezależnych miejsc. Jest to idealne rozwiązanie do ciągów komunikacyjnych, takich jak:

• Klatki schodowe i półpiętra w budynkach wielokondygnacyjnych.
• Długie korytarze w biurach i hotelach.
• Przestronne salony z wieloma wejściami.
• Pomieszczenia o podwyższonej wilgotności (po zastosowaniu zestawu uszczelniającego IP-44), takie jak garaże czy piwnice.

Wskazówki Montażowe

Montaż łącznika krzyżowego ŁP-4G/m/00 powinien być przeprowadzony przez wykwalifikowanego elektryka. Poniżej znajdują się kluczowe wytyczne instalacyjne:

• Przygotowanie przewodów: Należy zdjąć izolację z końcówek przewodów na długość zalecaną przez producenta, aby zapewnić optymalny kontakt w zacisku gwintowym.
• Podłączenie: Przewody komunikacyjne od pierwszego łącznika schodowego należy wpiąć w odpowiednie pary zacisków, a następnie wyprowadzić połączenie do kolejnego łącznika krzyżowego lub końcowego łącznika schodowego.
• Montaż w puszce: Mechanizm należy stabilnie osadzić w puszce podtynkowej za pomocą pazurków lub wkrętów montażowych.
• System ramkowy: Do poprawnego montażu wymagana jest ramka z serii As (pojedyncza lub wielokrotna), którą należy dokupić osobno.
• Opcja IP-44: W przypadku montażu w miejscach narażonych na wilgoć, należy pamiętać o założeniu uszczelki pod ramkę oraz pod klawisz łącznika.

FAQ

• Czy ten łącznik może działać samodzielnie? Nie, łącznik krzyżowy musi współpracować z dwoma łącznikami schodowymi. Samodzielnie nie pełni funkcji włącz/wyłącz w standardowym układzie jednopunktowym.
• Ile łączników krzyżowych mogę zastosować w jednym obwodzie? W teorii liczba łączników krzyżowych umieszczonych pomiędzy łącznikami schodowymi jest nieograniczona, co pozwala na sterowanie światłem z dowolnej liczby punktów (np. 4, 5 lub więcej).
• Czy produkt zawiera ramkę w zestawie? Nie, łącznik sprzedawany jest jako moduł. Ramkę należy dobrać oddzielnie, dopasowując ją do liczby modułów w danym punkcie instalacyjnym.
