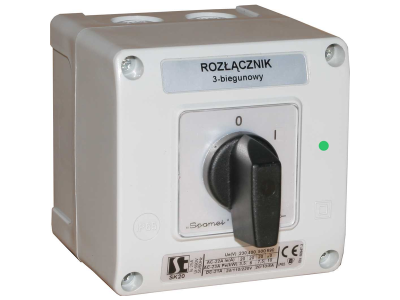

Łącznik krzywkowy SK20-1.828/OB11ZC/L | SK20-1.828\OB11ZC/L Spamel

Opis i Kluczowe Cechy

Łącznik krzywkowy SK20-1.828/OB11ZC/L to przełącznik obrotowy przeznaczony do ręcznego sterowania obwodami elektrycznymi w rozdzielnicach modułowych. Dzięki konstrukcji krzywkowej umożliwia niezawodne przełączanie stanów pracy bez ryzyka przypadkowego przestawienia. Urządzenie montuje się na szynie TH35, co gwarantuje łatwą integrację z aparaturą modułową.

• Mechanizm krzywkowy: zapewnia wyraźne pozycje przełączenia i trwałe styki, co zwiększa bezpieczeństwo eksploatacji.
• Symbol OB11ZC/L: oznacza układ styków przełączny (changeover) – umożliwia wybór pomiędzy dwoma obwodami lub zmianę stanu pracy.
• Montaż na szynę DIN TH35: szybki i pewny montaż w rozdzielnicach oraz szafach sterowniczych, ułatwiający okablowanie.
• Kompaktowa obudowa: zajmuje minimalną ilość miejsca w rozdzielnicy, idealna do zastosowań z ograniczoną przestrzenią.
• Bezobsługowa konstrukcja: brak konieczności konserwacji styków w normalnych warunkach pracy – niższe koszty eksploatacji.

Zgodność z Normami

Łącznik krzywkowy SK20-1.828/OB11ZC/L spełnia wymagania odpowiednich norm europejskich dotyczących aparatury sterowniczej i sygnalizacyjnej. Produkt posiada oznaczenie CE, co potwierdza zgodność z dyrektywami Unii Europejskiej. Zastosowane materiały i konstrukcja zapewniają bezpieczną pracę w standardowych warunkach przemysłowych i budynkowych.

Zastosowanie

Łącznik krzywkowy znajduje zastosowanie wszędzie tam, gdzie konieczne jest ręczne przełączanie obwodów elektrycznych z zachowaniem pełnej kontroli i bezpieczeństwa.

• Ręczne sterowanie odbiornikami (oświetlenie, wentylatory, nagrzewnice) w budynkach mieszkalnych i komercyjnych.
• Przełączanie trybów pracy w szafach sterowniczych – wybór zasilania awaryjnego, zmiana konfiguracji obwodów.
• W automatyce budynkowej jako element sekcji sterowania lokalnego – np. wybór źródła światła lub wydajności wentylacji.
• W maszynach i urządzeniach – jako wyłącznik główny lub przełącznik nastawczy w obwodach o małej mocy.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonany wyłącznie przez osobę z odpowiednimi uprawnieniami SEP, po odłączeniu napięcia w instalacji. Produkt przeznaczony jest do montażu na szynie DIN TH35 w standardowej rozdzielnicy. Przed podłączeniem przewodów należy zapoznać się z dokumentacją techniczną producenta dotyczącą momentu dokręcania zacisków oraz doboru przekroju przewodów zgodnie z przewidywanym prądem obciążenia. Prace przeprowadzać przy bezwzględnie wyłączonym napięciu, zabezpieczając miejsce pracy przed przypadkowym załączeniem.

FAQ

• Czy łącznik ma podświetlenie? Nie, model SK20-1.828/OB11ZC/L nie jest wyposażony w podświetlenie. Do sygnalizacji stanu zalecamy stosowanie oddzielnych opraw LED lub lampek sygnalizacyjnych.
• Jaki jest stopień ochrony tego łącznika? W danych producenta nie podano konkretnej wartości IP. Zastosowana obudowa jest typowa dla aparatury modułowej montowanej wewnątrz rozdzielnic, gdzie standardowo przyjmuje się ochronę przed dotykiem bezpośrednim (IP20). Nie zaleca się montażu w miejscach narażonych na wilgoć lub pył bez dodatkowej osłony.
• Jaki jest tryb pracy styków – zwierny czy rozłączny? Symbol OB11ZC/L oznacza styk przełączny (changeover – jeden wspólny, dwa rozłączne/zwarte). Pozwala on na przełączanie pomiędzy dwoma obwodami w zależności od położenia pokrętła.
