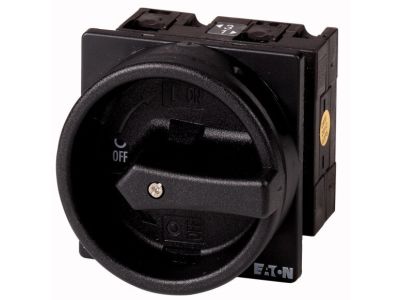

Łącznik krzywkowy In=32A P=13kW T3-3-8342/EA/SVB-SW | 073699 Eaton

Alternatywny kod produktu: T3-3-8342/EA/SVB-SW

Opis i Kluczowe Cechy

Łącznik krzywkowy (symbol 073699) pełni funkcję wyłącznika głównego, serwisowego i naprawczego. Prąd znamionowy ciągły 32 A oraz moc znamionowa 15 kW w kategorii AC-23A (400 V) pozwalają na bezpieczne odłączanie obciążeń indukcyjnych i silników. 6-biegunowa konstrukcja, stopień ochrony przodu IP65, czarny uchwyt obrotowy z pierścieniem blokującym oraz możliwość zablokowania w położeniu 0 (Wył.) zapewniają wysoki poziom bezpieczeństwa.

• Prąd znamionowy ciągły Iu = 32 A: bezpieczne odłączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 15 kW (AC-23A, 400 V, 50-60 Hz): przystosowany do sterowania silnikami, piecami i innymi odbiornikami indukcyjnymi.
• 6-biegunowa konstrukcja: umożliwia jednoczesne rozłączanie wszystkich trzech faz oraz przewodu neutralnego.
• Stopień ochrony przód IP65: odporny na wnikanie pyłu i strugi wody, odpowiedni do montażu w miejscach narażonych na wilgoć i zabrudzenia.
• Blokada w położeniu 0 (Wył.): możliwość zamknięcia uchwytu (np. kłódką) zapobiega przypadkowemu załączeniu podczas prac serwisowych.

Zgodność z Normami

Łącznik spełnia wymagania norm IEC/EN 60947, VDE 0660, IEC/EN 60204, CSA oraz UL. Potwierdza to jego przydatność jako rozłącznik izolacyjny zgodny z IEC/EN 60947-3. Produkt posiada certyfikację CE.

Zastosowanie

Dzięki parametrom i budowie łącznik krzywkowy znajduje zastosowanie w rozdzielnicach, maszynach i instalacjach przemysłowych, gdzie wymagane jest bezpieczne i niezawodne odłączanie napięcia.

• Wyłącznik główny w tablicach rozdzielczych i rozdzielnicach przemysłowych.
• Wyłącznik serwisowy dla maszyn i urządzeń – umożliwia odcięcie zasilania przed pracami konserwacyjnymi.
• Wyłącznik naprawczy w systemach automatyki i sterowania.
• Rozłącznik izolacyjny w obwodach gwarantujący widoczną przerwę galwaniczną.

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Łącznik przeznaczony do montażu podtynkowego – należy go zamocować w sposób uniemożliwiający przesunięcie. Zaciski śrubowe dokręcaj z momentem podanym w dokumentacji producenta. Przekrój przewodów dobierz do prądu znamionowego 32 A oraz warunków środowiskowych.

FAQ

• Czy łącznik można zablokować w pozycji wyłączonej? Tak, uchwyt obrotowy wyposażono w pierścień blokujący umożliwiający założenie kłódki w położeniu 0 (OFF). Spełnia to wymogi bezpieczeństwa podczas prac serwisowych.
• Jaki stopień ochrony ma przód urządzenia? Przód łącznika charakteryzuje się stopniem ochrony IP65 – jest pyłoszczelny i odporny na strugi wody z dowolnego kierunku.
• Do jakich obciążeń jest przeznaczony ten model? Zalecany do obciążeń w kategorii użytkowania AC-23A, np. silniki, piece oporowe, dławnice czy transformatory. Przy napięciu 400 V AC (50-60 Hz) moc znamionowa wynosi 15 kW.
