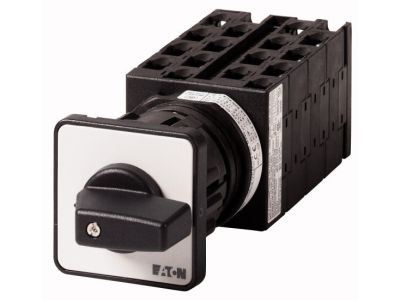

Łącznik krzywkowy 8P, 20A, 6,5kW, 1-2, bez samopowrotu, pokrętło czarne, do wbudowania w otworze 22,3mm, T0-8-8372/EZ | 034102 Eaton

Alternatywny kod produktu: T0-8-8372/EZ

Opis i Kluczowe Cechy

Łącznik krzywkowy serii T0, model 034102 (T0-8-8372/EZ), to 8-biegunowy przełącznik krzywkowy o prądzie znamionowym 20 A i mocy 6,5 kW, przeznaczony do wbudowania w otwór o średnicy 22,3 mm. Brak samopowrotu zapewnia stabilne utrzymanie wybranej pozycji, co sprawia, że urządzenie sprawdza się w aplikacjach wymagających stałego przełączenia bez konieczności przytrzymywania.

• Prąd znamionowy 20 A / moc 6,5 kW: gwarantuje bezpieczną pracę w obwodach o znacznym obciążeniu – silnikach, grzejnikach, maszynach przemysłowych – bez ryzyka przegrzania styków.
• 8 biegunów (8P): umożliwia jednoczesne załączanie, wyłączanie lub przełączanie ośmiu niezależnych obwodów, co daje dużą elastyczność w sterowaniu.
• Montaż w otworze 22,3 mm: przeznaczony do zabudowy w panelach, szafach sterowniczych i pulpitach – uniwersalny wymiar ułatwia instalację.
• Brak samopowrotu (b/samop): po przełączeniu styk pozostaje w zadanej pozycji bez nacisku operatora, idealny do długotrwałych ustawień roboczych.
• Czarne pokrętło: czytelny element manewrowy, odporny na zabrudzenia, ułatwiający obsługę w warunkach przemysłowych.

Zgodność z Normami

Łącznik krzywkowy T0-8-8372/EZ został zaprojektowany zgodnie z wymaganiami obowiązujących norm europejskich oraz standardem DIN. Posiada oznakowanie CE, potwierdzające spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Dzięki budowie wielobiegunowej i zdolności przełączania dużych prądów, łącznik krzywkowy sprawdza się w wielu aplikacjach przemysłowych i instalacyjnych.

• Załączanie/wyłączanie maszyn i urządzeń produkcyjnych – jako główny wyłącznik obciążenia.
• Przełączanie obwodów silników elektrycznych (np. zmiana kierunku obrotów w układzie gwiazda/trójkąt).
• Sterowanie obciążeniami rezystancyjnymi (piece, grzałki) – stabilna pozycja bez samopowrotu zapewnia ciągłość pracy.
• Zastosowanie w rozdzielnicach przemysłowych i szafach sterowniczych – do wygodnego przełączania programów lub sekcji zasilania.

Wskazówki Montażowe

Montaż oraz wszelkie prace serwisowe mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem instalacji bezwzględnie odłącz napięcie i zabezpiecz obwód przed przypadkowym załączeniem. Łącznik montuje się poprzez wciśnięcie korpusu w otwór o średnicy 22,3 mm (mocowanie za tablicą). Przekrój przyłączanych przewodów należy dobrać do prądu znamionowego 20 A, zgodnie z obowiązującymi normami. Moment dokręcania śrub zaciskowych stosować według zaleceń producenta zawartych w dokumentacji technicznej.

FAQ

• Czy łącznik krzywkowy ma podświetlenie? Nie, model 034102 nie jest wyposażony w elementy podświetlające. Pokrętło ma kolor czarny, bez wbudowanego wskaźnika LED.
• Jaki stopień ochrony IP ma ten łącznik? W dostarczonych danych nie podano stopnia ochrony. Typowo dla łączników przeznaczonych do wbudowania w panel (bez obudowy) przyjmuje się IP20, jednak w celu potwierdzenia zalecamy sprawdzenie karty katalogowej producenta.
• Czy styk jest samopowrotny? Nie, łącznik jest bez samopowrotu (b/samop). Po przełączeniu pozostaje w wybranej pozycji, co jest korzystne w aplikacjach wymagających stałego ustawienia (np. wyłącznik główny, przełącznik trybów pracy).
