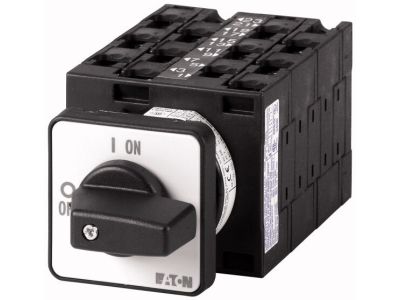

Łącznik krzywkowy 6P, 32A, 13kW, 1-2, bez samopowrotu, pokrętło czarne, natablicowy, T3-6-8370/E P/T | 073703 Eaton

Alternatywny kod produktu: T3-6-8370/E

Opis i Kluczowe Cechy

Łącznik krzywkowy T3-6-8370/E P/T (symbol 073703) to 6-biegunowy przełącznik o prądzie znamionowym 32 A i mocy 13 kW, przeznaczony do montażu natablicowego. Wyposażony w czarne pokrętło i mechanizm bez samopowrotu – po wybraniu pozycji łącza pozostaje w niej, co zapewnia stabilne ustawienie w aplikacjach wymagających stałego stanu. Jego kompaktowa konstrukcja umożliwia wygodną integrację w rozdzielnicach przemysłowych.

• Prąd znamionowy 32 A: umożliwia bezpieczne przełączanie obwodów o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc 13 kW: odpowiednia do sterowania silnikami i odbiornikami przemysłowymi o wysokim zapotrzebowaniu energetycznym.
• 6 biegunów (6P): daje możliwość przełączania wielu torów prądowych jednocześnie, co upraszcza okablowanie i oszczędza miejsce w szafie sterowniczej.
• Brak samopowrotu: łącznik pozostaje w ustawionej pozycji – idealny do aplikacji, gdzie wymagany jest stały wybór obwodu lub trybu pracy.
• Montaż natablicowy: szybki i stabilny montaż w płycie czołowej rozdzielnicy lub panelu operatorskiego.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i jest oznakowany znakiem CE. Zaprojektowany zgodnie z obowiązującymi normami europejskimi dla łączników krzywkowych, co gwarantuje bezpieczeństwo użytkowania w instalacjach przemysłowych.

Zastosowanie

Łącznik krzywkowy T3-6-8370/E P/T znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne przełączanie obwodów zasilających i sterujących w warunkach przemysłowych.

• Przełączanie maszyn i urządzeń produkcyjnych w trybie ręcznym (np. wybór kierunku obrotów silnika).
• Sterowanie odbiornikami mocy, takimi jak piece, kompresory czy pompy.
• Zabezpieczanie urządzeń poprzez odcinanie zasilania w stanach awaryjnych – łącznik może pełnić rolę rozłącznika w układach bezpieczeństwa.
• Łączenie programów w systemach automatyki budynkowej i maszynowej, gdzie wymagane jest wielotorowe przełączanie.

Wskazówki Montażowe

Montaż i podłączenie łącznika może być wykonywane wyłącznie przez osoby z odpowiednimi uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całym obwodzie. Łącznik przeznaczony jest do montażu natablicowego – mocowany za pomocą obejmy lub śrub w otworze o wymiarach zgodnych z dokumentacją producenta. Przewody należy podłączać do zacisków śrubowych z odpowiednim momentem dokręcania (według instrukcji). Przekrój przewodów dobierz do prądu znamionowego 32 A i obciążenia w instalacji.

FAQ

• Czy łącznik ma podświetlenie/pokrętło z diodą LED? Nie, łącznik nie jest wyposażony w podświetlenie. Pokrętło jest czarne, wykonane z materiału izolacyjnego.
• Jaki jest stopień ochrony (IP) tego łącznika? Producent nie podaje konkretnej wartości IP. Standardowo dla aparatury natablicowej w suchych pomieszczeniach rozdzielnic przyjmuje się IP20. W środowiskach o zwiększonej wilgotności lub zapyleniu zaleca się montaż w szczelnej obudowie.
• Czy łącznik działa w trybie impulsowym (samopowrotnym)? Nie, jest to łącznik bez samopowrotu – po przestawieniu pokrętła pozostaje w wybranej pozycji aż do ręcznej zmiany.
