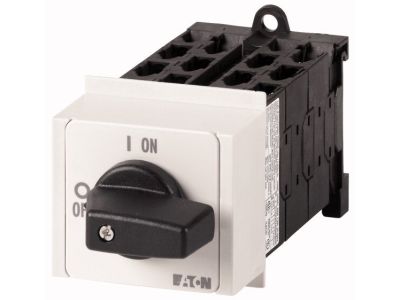

Łącznik krzywkowy 6P, 20A, 6,5kW, 1-2, bez samopowrotu, pokrętło czarne, do zabudowy modułowej, T0-6-8370/IVS P/T | 067324 Eaton

Alternatywny kod produktu: T0-6-8370/IVS

Opis i Kluczowe Cechy

Łącznik krzywkowy z serii T/P o symbolu 067324 to 6-biegunowy przełącznik przeznaczony do zabudowy modułowej. Przystosowany do prądu 20 A i mocy 6,5 kW zapewnia bezpieczne przełączanie obciążeń w instalacjach przemysłowych. Dzięki konstrukcji bez samopowrotu utrzymuje zadaną pozycję styku, co jest szczególnie przydatne w aplikacjach wymagających stałego ustawienia. Kompaktowa obudowa z czarnym pokrętłem ułatwia obsługę i montaż na szynie DIN.

• Prąd znamionowy 20 A: Gwarantuje niezawodną pracę w obwodach o znacznym obciążeniu bez ryzyka przegrzania styków.
• Moc znamionowa 6,5 kW: Umożliwia bezpośrednie łączenie odbiorników o dużej mocy, takich jak silniki czy grzałki.
• 6 biegunów (6P): Pozwala na jednoczesne przełączanie wielu obwodów, co upraszcza instalację i oszczędza miejsce w rozdzielnicy.
• Brak samopowrotu: Styk pozostaje w ustawionej pozycji po zwolnieniu pokrętła – idealne rozwiązanie do pracy ciągłej lub zdalnego sterowania.
• Zabudowa modułowa: Montaż na szynie TH35 (DIN) zapewnia szybką i uporządkowaną instalację w standardowych rozdzielnicach.

Zgodność z Normami

Łącznik krzywkowy został zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi (EN) oraz posiada certyfikację CE. Konstrukcja spełnia wymagania dotyczące bezpieczeństwa użytkowania i kompatybilności elektromagnetycznej, co potwierdza jego przydatność w profesjonalnych instalacjach elektrycznych.

Zastosowanie

Łącznik krzywkowy 6P znajduje szerokie zastosowanie w sterowaniu i zabezpieczaniu urządzeń przemysłowych oraz w automatyce budynkowej. Sprawdza się zarówno jako przełącznik główny, jak i element układów przełączania programów.

• Przełączanie i załączanie odbiorników mocy, np. silników elektrycznych, pomp, wentylatorów (w zakresie 20 A / 6,5 kW).
• Sterowanie impulsowe styczników, przekaźników lub wejść PLC przy ręcznym ustawieniu stałego stanu pracy.
• Zabezpieczanie i rozłączanie obwodów w szafkach sterowniczych i rozdzielnicach przemysłowych.
• Tworzenie układów wielobiegunowych do przełączania między źródłami zasilania lub zmiany konfiguracji połączeń.

Wskazówki Montażowe

Montaż łącznika krzywkowego może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac należy bezwzględnie odłączyć napięcie w całym obwodzie. Urządzenie przeznaczone jest do zabudowy modułowej na szynie TH35 (DIN) zgodnie z normą PN-EN 60715. Przekrój przewodów dobrać do prądu 20 A oraz obciążalności styków. Moment dokręcania śrub zaciskowych stosować zgodnie z dokumentacją producenta. Po zakończeniu montażu sprawdzić działanie łącznika w każdym położeniu.

FAQ

• Czy łącznik ma podświetlenie LED? Nie, model 067324 nie posiada wbudowanego podświetlenia. Stan pracy identyfikuje się wizualnie po położeniu pokrętła.
• Jaki stopień ochrony IP zapewnia ten produkt? Łącznik krzywkowy przeznaczony jest do montażu wewnątrz rozdzielnicy, gdzie typowym stopniem ochrony jest IP20 (brak ochrony przed wilgocią). Do pracy w trudnych warunkach wymagane jest zastosowanie dodatkowej obudowy.
• Czy styk jest samopowrotny? Nie, łącznik został wykonany w wersji bez samopowrotu – po ustawieniu pokrętła w wybranej pozycji styk utrzymuje się bez konieczności trzymania. Umożliwia to pracę ciągłą lub jako przełącznik dwupozycyjny.
